Trong kỷ nguyên công nghiệp 4.0, độ chính xác là yếu tố sống còn của mọi doanh nghiệp gia công cơ khí, sản xuất linh kiện ô tô hay hàng không vũ trụ. Để đạt được sự hoàn hảo đó, máy đo tọa độ 3D (CMM) đóng vai trò là “trọng tài” công tâm nhất. Hiểu rõ cấu tạo máy đo CMM 3D không chỉ giúp kỹ sư vận hành hiệu quả mà còn là cơ sở để bộ phận QC lựa chọn thiết bị tối ưu nhất cho quy trình kiểm soát chất lượng.
Máy đo CMM 3D là gì?
Máy đo CMM (viết tắt của Coordinate Measuring Machine) là thiết bị đo lường tọa độ 3 chiều của vật thể. Khác với các công cụ đo thủ công, CMM sử dụng một đầu dò để xác định tọa độ các điểm trên bề mặt sản phẩm trong không gian 3D (X, Y, Z).
Việc nắm vững cấu tạo máy đo CMM 3D trong lĩnh vực QC giúp các chuyên viên đánh giá được độ sai lệch hình học, kích thước và vị trí của chi tiết so với bản vẽ thiết kế (CAD) một cách chính xác tuyệt đối.
Chi tiết cấu tạo máy đo CMM 3D hiện nay
Một thiết bị máy đo CMM 3D đo tọa độ chính xác hàng đầu được cấu thành từ 4 bộ phận chính, mỗi bộ phận đảm nhận một vai trò chuyên biệt để đảm bảo sự ổn định và độ chính xác.
Thân máy và hệ thống khung cơ khí
Đây là “bộ khung” quyết định độ vững chắc của toàn bộ hệ thống. Cấu tạo máy đo CMM 3D phần thân thường bao gồm:
- Bàn đo: Thường được làm bằng đá Granite đen chất lượng cao để đảm bảo độ phẳng, khả năng chịu nhiệt tốt và không bị biến dạng theo thời gian.
- Các trục di chuyển (X, Y, Z): Được thiết kế theo dạng cổng (Bridge), tay ngang (Cantilever) hoặc trục đứng tùy vào loại máy.
- Hệ thống dẫn động: Sử dụng đệm khí (Air bearings) hoặc thanh dẫn hướng cơ khí.
Lưu ý đặc biệt: ATOKA – một đơn vị cung cấp máy CMM ở Việt Nam và toàn thế giới, đã phát triển dòng máy CMM không cần nguồn khí và điều hòa, giúp doanh nghiệp tiết kiệm chi phí vận hành đáng kể.

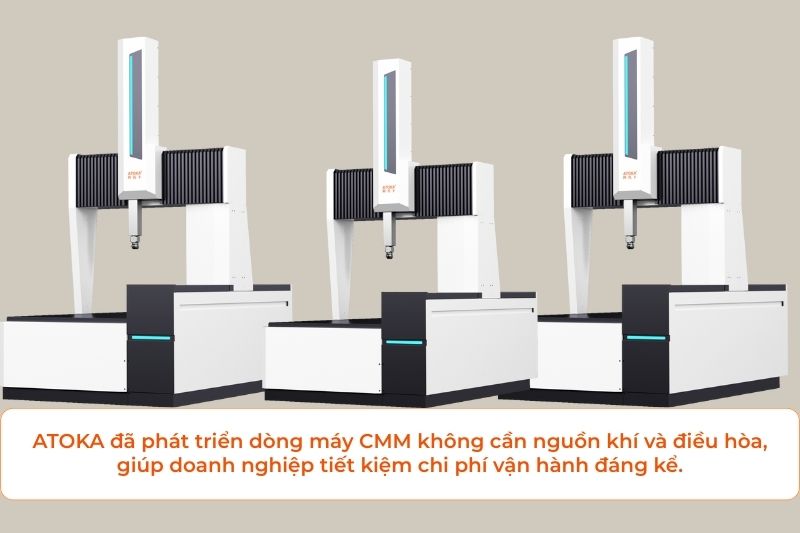

Cấu tạo máy đo CMM 3D tại ATOKA không cần nguồn khí và điều hòa
Đầu dò và hệ thống cảm biến
Được ví như “ngón tay” của máy đo, đầu dò tiếp xúc trực tiếp với vật thể để thu thập dữ liệu.
- Đầu đo: Có khả năng xoay theo nhiều góc độ khác nhau để đo các hốc kẹt.
- Kim đo: Thường có đầu bằng hồng ngọc (Ruby) – vật liệu có độ cứng cực cao và độ mòn thấp, giúp đảm bảo kết quả không bị sai lệch sau nhiều lần tiếp xúc.
Hệ thống điều khiển
Đóng vai trò là “bộ não”, bộ điều khiển nhận tín hiệu từ đầu đo, điều phối các mô-tơ di chuyển theo đúng quỹ đạo được lập trình và truyền dữ liệu về máy tính.
Phần mềm xử lý dữ liệu
Phần mềm là nơi chuyển hóa các tọa độ thô thành các thông số hình học trực quan như độ tròn, độ phẳng, độ đồng tâm… Các dòng máy của ATOKA tích hợp phần mềm thông minh, hỗ trợ xuất báo cáo QC tự động, giúp tối ưu hóa quy trình kiểm tra.
Nguyên lý hoạt động của máy đo CMM 3D
Dựa trên cấu tạo, nguyên lý hoạt động của máy đo CMM 3D tuân theo hệ tọa độ Cartesian (X, Y, Z).
- Đầu dò di chuyển trong không gian để chạm vào các điểm trên bề mặt vật thể.
- Khi tiếp xúc, cảm biến sẽ gửi tín hiệu điện về bộ điều khiển.
- Bộ điều khiển xác định tọa độ chính xác của điểm đó.
- Phần mềm toán học sẽ kết nối các điểm lại để dựng lên hình khối hoặc tính toán kích thước thực tế của sản phẩm.
Phân loại các loại máy đo CMM 3D phổ biến
Tùy vào nhu cầu trong lĩnh vực QC và đặc thù sản xuất mà cấu tạo máy đo CMM 3D sẽ có sự khác nhau:
- Dạng cổng: Phổ biến nhất, có độ chính xác cao và dải đo rộng.
- Dạng tay ngang: Dành cho các vật thể nhỏ, dễ tiếp cận từ 3 phía.
- Dạng trục đứng: Thường dùng cho các chi tiết cực lớn như khung xe ô tô, động cơ máy bay.
- Dạng di động: Sử dụng cánh tay đo khớp nối, linh hoạt trong việc di chuyển trực tiếp dưới xưởng sản xuất.
Ưu và nhược điểm từ cấu tạo máy đo CMM 3D
Ưu điểm
- Độ chính xác cực cao: Nhờ cấu tạo từ đá Granite và đầu dò Ruby, máy loại bỏ hầu hết các sai số do môi trường và con người.
- Tự động hóa: Giảm thời gian kiểm tra so với các phương pháp đo 2D truyền thống.
- Đa năng: Đo được các biên dạng phức tạp mà thước cặp hay panme không thể thực hiện.
Cấu tạo máy đo CMM 3D đảm bảo được sự chính xác cực cao trong quy trình kiểm soát chất lượng
- Chi phí đầu tư: Máy đo CMM chất lượng thường có giá thành cao.
- Yêu cầu môi trường: Đa số các dòng máy truyền thống yêu cầu phòng sạch và nhiệt độ ổn định (ngoại trừ các dòng máy cải tiến của ATOKA).
Tại sao cấu tạo máy đo CMM 3D của ATOKA là lựa chọn số 1?
Giữa hàng ngàn thương hiệu, ATOKA nổi lên như một đối tác tin cậy nhờ triết lý: “Chỉ sản xuất thiết bị chất lượng, không sản xuất thiết bị rẻ tiền”. ATOKA đã cung cấp hơn 20.000 máy đo trên toàn cầu, khẳng định vị thế dẫn đầu trong giải pháp đo lường công nghiệp.
- Công nghệ đột phá: ATOKA sở hữu gần 50 bằng sáng chế, tiêu biểu là dòng máy CMM không cần nguồn khí và điều hòa – một bước tiến lớn giúp máy hoạt động bền bỉ ngay cả trong môi trường nhà xưởng khắc nghiệt.
- Độ tin cậy toàn cầu: Với 15 năm kinh nghiệm và mạng lưới R&D tại Mỹ, Ý, Trung Quốc, ATOKA đảm bảo mỗi thiết bị xuất xưởng đều đạt tiêu chuẩn quốc tế.
- Phù hợp nhiều lĩnh vực: Từ gia công khuôn mẫu, linh kiện điện tử đến y tế và hàng không.
Lưu ý khi lựa chọn cấu tạo máy đo CMM 3D cho doanh nghiệp
Để chọn được máy phù hợp, bộ phận QC cần lưu ý:
- Vật liệu bàn đo: Ưu tiên đá Granite để có độ ổn định nhiệt tốt nhất.
- Loại đầu dò: Chọn đầu dò tự động nếu cần đo số lượng lớn chi tiết phức tạp.
- Khả năng chịu môi trường: Nếu xưởng của bạn không có phòng lạnh, hãy chọn dòng CMM không cần điều hòa của ATOKA.
- Dịch vụ hậu mãi: Lựa chọn đơn vị có đại lý phân phối chính hãng tại Việt Nam để đảm bảo hỗ trợ kỹ thuật và chiết khấu tốt.
Một số câu hỏi thường gặp (FAQ)
Trong lĩnh vực cấu tạo máy CMM 3D có một số thắc mắc thường được các nhân viên QC quan tâm:
Máy CMM có cần bảo trì thường xuyên không?
Có. Do cấu tạo máy đo CMM 3D gồm các bộ phận cơ khí chính xác, việc bảo trì máy đo CMM 3D định kỳ là bắt buộc để duy trì độ tin cậy.
Đá Granite trong cấu tạo máy đo CMM 3D có ưu điểm gì hơn thép?
Đá Granite trong cấu tạo máy đo CMM 3D có hệ số giãn nở nhiệt thấp, không bị rỉ sét và có khả năng giảm chấn cực tốt, giúp máy đo chính xác hơn.
Tôi có thể mua máy đo CMM ATOKA ở đâu tại Việt Nam?
Bạn có thể liên hệ trực tiếp ATOKA Việt Nam tại TP. Hồ Chí Minh để được tư vấn giải pháp và báo giá máy đo CMM 3D tối ưu nhất.
Hiểu rõ cấu tạo máy đo CMM 3D là bước đầu tiên để làm chủ quy trình kiểm soát chất lượng. Với sự đồng hành của ATOKA, doanh nghiệp không chỉ sở hữu một thiết bị đo lường mà còn sở hữu một giải pháp tối ưu hóa năng suất và uy tín trên thị trường.
