Máy đo kích thước quét laser 3D có độ chính xác cao hoàn toàn tự động

Máy đo kích thước quét laser 3D có độ chính xác cao hoàn toàn tự động

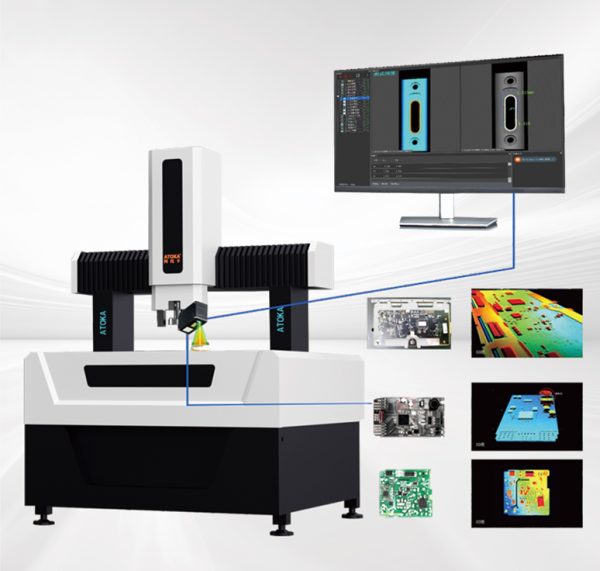

    Thiết bị đo quét laser bề mặt 3D dòng KV là giải pháp kiểm tra hình ảnh và quét bề mặt độ chính xác cao, được thiết kế chuyên biệt cho các ứng dụng công nghiệp đòi hỏi độ tin cậy tuyệt đối.
    Máy kết hợp công nghệ quét laser, hệ thống hình ảnh CCD tốc độ cao và phần mềm xử lý 3D tiên tiến, mang lại khả năng đo nhanh, chính xác, và hoàn toàn tự động trong môi trường sản xuất.

    Danh mục:

    Thông số kỹ thuật

    Model: KV5623D · KV6823D · KV81023D · KV81023D – KV103023D

    Vật liệu cấu tạo: Đá granit Taishan xanh tự nhiên cấp 000 – đảm bảo độ ổn định cơ học, chống rung và độ bền cao.

    Phạm vi làm việc (mm):

    • KV5623D: X500 × Y550

    • KV6823D: X600 × Y750

    • KV81023D: X800 × Y950

    • KV81023D – KV103023D: Theo yêu cầu kỹ thuật

    Phạm vi trục Z (mm): 200/300 (có thể nâng cấp theo yêu cầu kỹ thuật)

    Hệ thống điều khiển

    • Điều khiển vòng kín hoàn toàn, độ chính xác cao.

    • Kết hợp giữa điều khiển bằng cần điều khiển và bằng chuột, hỗ trợ thao tác linh hoạt và thân thiện.

    Độ chính xác và hiệu suất

    • Độ chính xác thước quang SMD: 0.5 µm

    • Độ chính xác lặp lại tĩnh (khối hiệu chuẩn): ±1 µm

    • Độ chính xác tuyến tính quang học (sử dụng thước vạch thuỷ tinh làm chuẩn đo lường):

      • KV5623D: X,Y ≤ (3.0+L/200)µm

      • KV6823D: X,Y ≤ (3.5+L/200)µm

      • KV81023D: X,Y ≤ (4.0+L/200)µm

      • KV81023D–KV103023D: Theo phương án kỹ thuật

    Hệ thống đo và định vị quang học

    • Hệ thống tạo ảnh CCD kết hợp tốc độ quét laser 3D.

    • Tốc độ quét: 40,000 – 65,000 Hz.

    • Độ phóng đại ống kính: 20 đến 280 lần.

    • Độ phân giải camera: 200 triệu điểm ảnh/giây.

    • Phần mềm đo tự động 3D chuyên dụng ATOKA.

    • Chống chịu va đập: 50G/3ms trên mỗi trục, đạt tiêu chuẩn IEC 68-2-27 Ea.

    • Chống rung: 10G (10–500Hz), đạt tiêu chuẩn IEC 68-2-6 Fc.

    • Hạng IP: IP67, phù hợp tiêu chuẩn IEC 60529.

    Hệ thống chiếu sáng và nguồn sáng

    • Nguồn sáng đồng trục, ánh sáng vòng, nguồn sáng song song.

    • Tự động điều chỉnh cường độ sáng để tối ưu hình ảnh trong mọi điều kiện.

    Hệ thống truyền động và cấu trúc cơ khí

    • Thanh ray tuyến tính chính xác cao của Nhật Bản (THK).

    • Động cơ tuyến tính XY độ ổn định cao.

    • Vít me TBI-C3 (Đài Loan) chính xác cấp công nghiệp.

    • Động cơ chuyển động trục Z sử dụng servo Panasonic (Nhật Bản).

    Kích thước và trọng lượng

    Model Kích thước ngoài (mm) Trọng lượng (kg)
    KV5623D 1420 × 1220 × 1620 1100
    KV6823D 1620 × 1320 × 1620 1300
    KV81023D 1820 × 1520 × 1620 1600
    KV81023D–KV103023D Theo yêu cầu kỹ thuật —

    Ưu điểm nổi bật

    • Kết hợp giữa công nghệ quét laser và chụp ảnh 3D tốc độ cao, cho phép đo bề mặt phức tạp với độ chính xác cực cao.

    • Hệ thống cơ khí ổn định, hạn chế sai số do rung hoặc nhiệt độ môi trường.

    • Tích hợp phần mềm đo 3D tiên tiến, hỗ trợ phân tích hình học và bề mặt.

    • Phù hợp cho ứng dụng trong kiểm tra linh kiện điện tử, khuôn mẫu, chi tiết chính xác, sản xuất ô tô và hàng không.

    • Hoàn toàn tự động, dễ vận hành, phù hợp cho dây chuyền kiểm tra thông minh.
