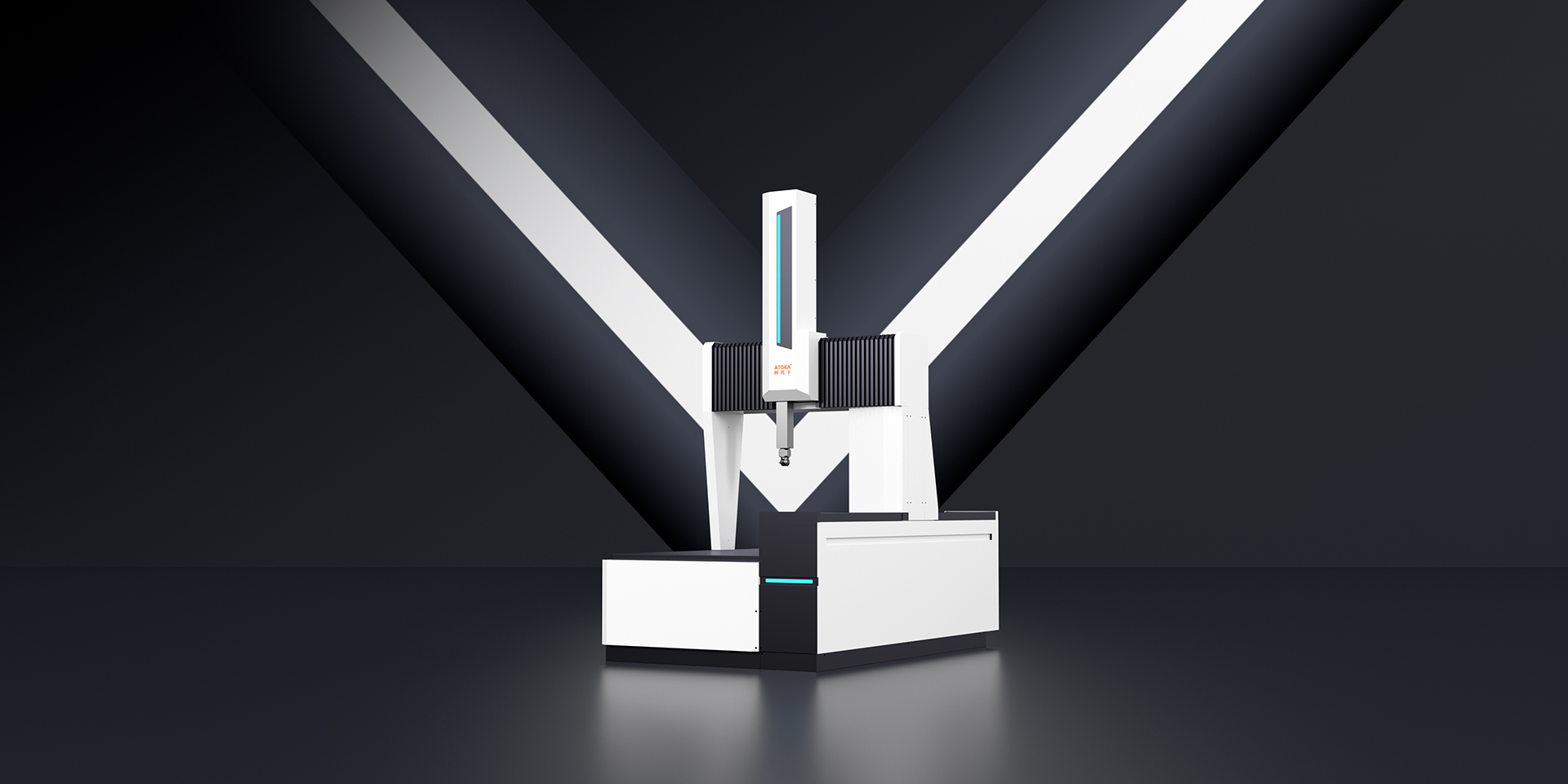

Máy đo ba tọa độ CMM thiết bị đo lường 3D chính xác cao

Trong các ngành công nghiệp hiện đại, đặc biệt là sản xuất cơ khí chính xác, ô tô, hàng không, khuôn mẫu, việc kiểm tra kích thước và hình dạng sản phẩm ở mức micromet là yêu cầu bắt buộc.
Và máy đo ba tọa độ CMM (Coordinate Measuring Machine) chính là công cụ giúp doanh nghiệp thực hiện điều đó — thiết bị có khả năng đo hoàn toàn tự động, nhanh chóng và chính xác các thông số như độ phẳng, độ vị trí, độ vuông góc, độ đồng tâm, đường kính, bán kính, khoảng cách và nhiều loại dung sai hình học khác.

Tại ATOKA Việt Nam, chúng tôi tự hào cung cấp các dòng máy đo ba tọa độ 3D CMM chất lượng cao, tích hợp công nghệ đo lường tiên tiến từ thương hiệu ZEICCI (Mỹ) và ATOKA (Trung Quốc), đáp ứng đầy đủ mọi yêu cầu kiểm tra trong sản xuất.

Máy đo ba tọa độ CMM là gì?

Máy đo ba tọa độ CMM (Coordinate Measuring Machine) là thiết bị đo lường chính xác cao dùng để xác định vị trí, kích thước, hình dạng và độ chính xác hình học của chi tiết 3D.
CMM hoạt động dựa trên nguyên lý: đầu dò (probe) di chuyển theo ba trục X, Y, Z để thu thập tọa độ điểm trên bề mặt vật thể, sau đó phần mềm xử lý sẽ tính toán hình học 3D và so sánh với dữ liệu thiết kế CAD.

Cấu tạo và nguyên lý hoạt động của máy đo ba tọa độ CMM

Cấu tạo cơ bản của máy CMM

Một hệ thống CMM tiêu chuẩn gồm các thành phần:

• Khung máy (Frame): Sử dụng đế đá granite tự nhiên, dầm ngang bằng nhôm hàng không và trụ chính bằng gang, giúp tăng độ ổn định và khả năng chống rung.

• Hệ trục XYZ: Cho phép đầu đo di chuyển trong không gian 3 chiều; đầu đo có thể xoay đến 3.680 góc khác nhau, linh hoạt trong mọi phép đo.

• Đầu dò (Probe): có thể là đầu dò tiếp xúc (touch probe), đầu dò quét (scanning probe).

• Bộ điều khiển và phần mềm: xử lý tín hiệu đo, tính toán hình học và xuất báo cáo.

Nguyên lý đo

Khi đầu dò tiếp xúc hoặc quét qua bề mặt sản phẩm, máy ghi nhận các tọa độ không gian (X, Y, Z) của từng điểm.
Phần mềm CMM sau đó so sánh dữ liệu đo thực tế với mô hình CAD, xác định sai lệch dung sai, kích thước hoặc hình dạng.

Các loại máy đo ba tọa độ CMM phổ biến

1. CMM kiểu cầu (Bridge Type CMM)

Dòng phổ biến nhất, thích hợp cho chi tiết vừa và nhỏ, độ chính xác cao, ứng dụng trong cơ khí chính xác, điện tử, khuôn mẫu,…

2. CMM dạng Giàn (Gantry Type CMM)

Dùng cho sản phẩm kích thước lớn (như linh kiện ô tô, thân máy bay), có khung cổng di chuyển trên ray.

Ưu điểm nổi bật của máy đo ba tọa độ CMM

• Độ chính xác cực cao: sai số chỉ ±1 µm, phù hợp kiểm tra sản phẩm siêu nhỏ.

• Tốc độ đo nhanh: có thể quét hàng ngàn điểm trong vài giây.

• Tự động hóa cao: tích hợp lập trình CNC để đo nhiều sản phẩm liên tiếp.

• Đo được biên dạng phức tạp: thích hợp với các chi tiết có hình dạng 3D phức tạp.

• Báo cáo thông minh: phần mềm xuất tự động kết quả kiểm tra.

Ứng dụng của máy đo ba tọa độ CMM trong sản xuất

CMM hiện diện trong hầu hết các lĩnh vực sản xuất hiện đại:

So sánh máy đo CMM và máy đo hình ảnh VMM

Đây là phần giúp tăng liên kết nội bộ giữa các cụm bài trên website ATOKA.

👉 Xem thêm bài chi tiết:
🔗 Máy kiểm tra kích thước flash tốc độ cao VMM

Lợi ích khi đầu tư máy đo ba tọa độ CMM cho doanh nghiệp

1. Kiểm soát chất lượng toàn diện: Giúp phát hiện sai lệch sớm, giảm lỗi sản xuất.

2. Tăng năng suất: Tự động hóa quy trình kiểm tra, tiết kiệm nhân công.

3. Đảm bảo tuân thủ tiêu chuẩn: ISO, JIS, DIN, ASTM, và các yêu cầu khách hàng OEM.

4. Tăng uy tín & năng lực cạnh tranh: Doanh nghiệp có hệ thống đo CMM được khách hàng FDI đánh giá cao hơn.

Vì sao chọn máy đo CMM của ATOKA Việt Nam

• Thương hiệu quốc tế: ATOKA sở hữu đội ngũ kỹ sư được đào tạo bài bản tại Mỹ, Trung Quốc và Ý, với hơn 20 năm kinh nghiệm trong lĩnh vực đo lường và kiểm tra công nghiệp. Công ty đặt trụ sở khu vực châu Á tại Trung Quốc, trụ sở châu Âu tại Ý và trung tâm R&D tại Mỹ, đảm bảo mang đến cho khách hàng dịch vụ hỗ trợ kỹ thuật tốt nhất.

• Độ chính xác được chứng nhận: Tất cả các dòng máy đều đạt các chứng nhận quốc tế như PTB (EU), CE, ISO 10360 và nhiều tiêu chuẩn đo lường khác.

• Dịch vụ hậu mãi toàn diện: Cài đặt, đào tạo, bảo trì định kỳ và hỗ trợ kỹ thuật 24/7.

• Giải pháp trọn gói: Cung cấp máy, phụ kiện, phần mềm và hiệu chuẩn tại chỗ.

👉 Xem toàn bộ dòng sản phẩm:
🔗 Danh mục máy đo ba tọa độ 3D CMM tại ATOKA Việt Nam

 Hướng dẫn bảo dưỡng và hiệu chuẩn máy CMM

Để đảm bảo máy luôn hoạt động ổn định và chính xác, bạn nên:

• Hiệu chuẩn định kỳ 6–12 tháng/lần.

• Giữ môi trường đo ổn định về nhiệt độ (20±2°C).

• Vệ sinh đầu dò, bàn đo và trục di chuyển định kì.

• Sử dụng phụ kiện chính hãng ATOKA.

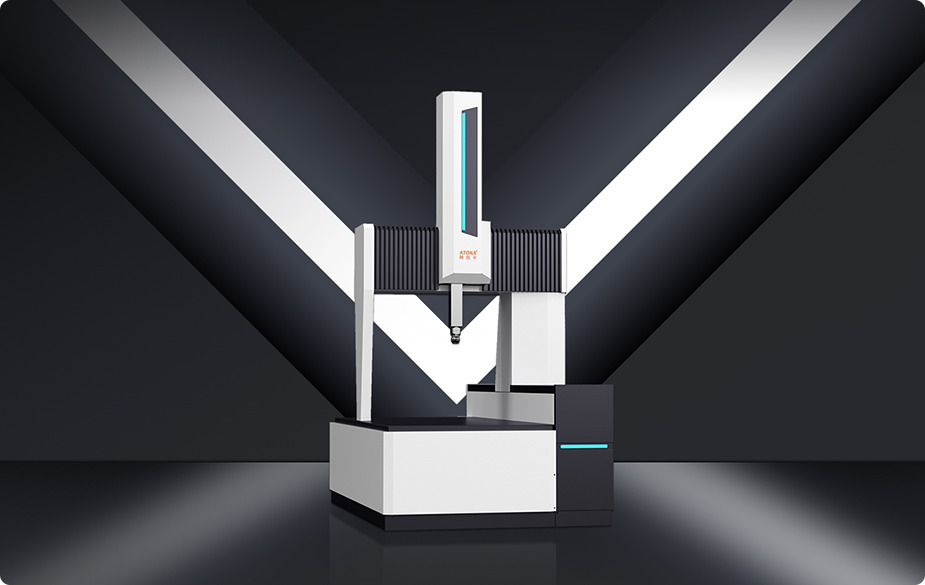

Hiện nay, ATOKA Việt Nam cung cấp đa dạng các dòng máy đo ba tọa độ 3D CMM phù hợp cho mọi nhu cầu sản xuất.
Tùy theo quy mô và môi trường làm việc, khách hàng có thể lựa chọn:

• 👉 Máy đo ba tọa độ CMM: dòng máy tiêu chuẩn, độ chính xác cao, phù hợp kiểm tra chi tiết cơ khí, khuôn mẫu và linh kiện điện tử.

• 👉 Máy đo ba tọa độ CMM sàn nhà xưởng: thiết kế đặc biệt cho môi trường sản xuất, chịu được rung động và nhiệt độ cao, lý tưởng cho kiểm tra sản phẩm ngay trên dây chuyền.

Liên hệ ATOKA Việt Nam – Đối tác tin cậy về thiết bị đo lường công nghiệp

Bạn đang cần tư vấn chọn máy đo ba tọa độ CMM phù hợp với nhu cầu sản xuất?
Hãy để ATOKA Việt Nam giúp bạn xây dựng hệ thống đo lường chính xác và hiện đại nhất.

📞 Liên hệ ngay hôm nay để được tư vấn miễn phí, nhận báo giá nhanh và trải nghiệm demo trực tiếp tại xưởng:

• Hotline: 0939-995-629

• Email: michealchen1086@gmail.com

• Website: https://atokavietnam.com/

• Địa chỉ: Số 28, đường B13, Khu đô thị mới Zeitgeist City, Ấp 34, Xã Nhà Bè, TP. Hồ Chí Minh
