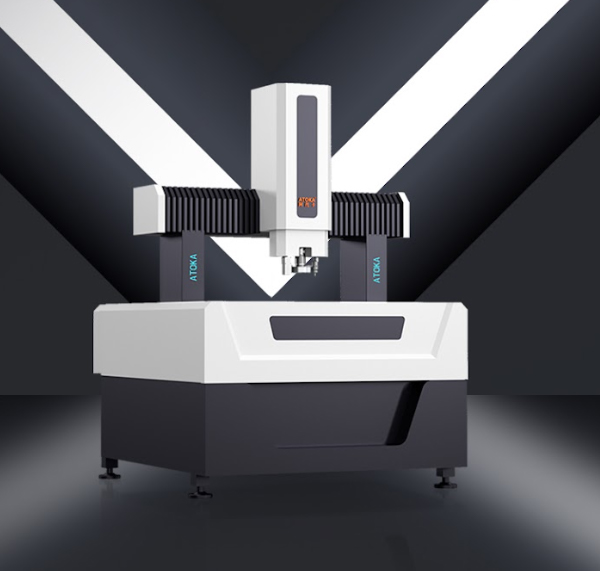

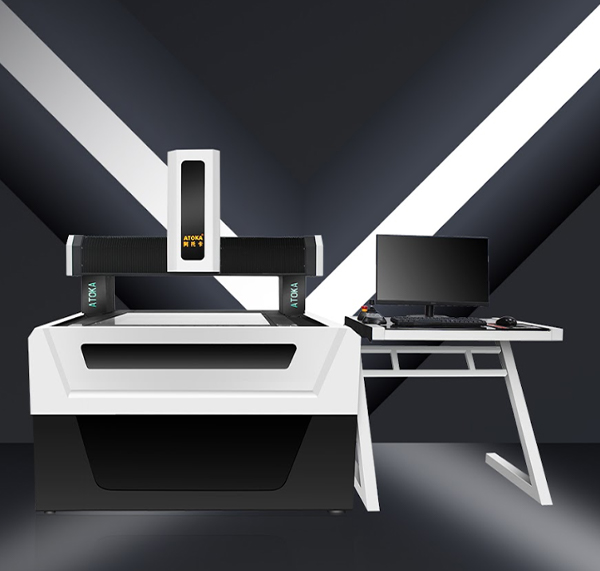

Dòng máy đo kích thước quang học 2D–2.5D Flash VMM (KV Series) là hệ thống đo lường hình ảnh tự động được thiết kế cho việc kiểm tra kích thước, biên dạng và hình học bề mặt chi tiết cơ khí, linh kiện điện tử, khuôn mẫu và sản phẩm chính xác. Máy sử dụng công nghệ cảm biến hình ảnh độ phân giải cao, kết hợp phần mềm đo thông minh giúp tăng tốc độ và độ tin cậy trong kiểm tra chất lượng sản phẩm. Với thiết kế nhỏ gọn, khả năng tự động hóa cao và độ chính xác ổn định, dòng KV Series là lựa chọn lý tưởng cho các phòng QC hoặc nhà máy sản xuất hiện đại.
| MÁY ĐO KÍCH THƯỚC QUANG HỌC 2D–2.5D FLASH VMM | ||||||
|---|---|---|---|---|---|---|
| Có nhiều mẫu mã và kích thước khác nhau để chọn lựa | ||||||
| MẪU MÃ | PHẠM VI HÀNH TRÌNH (MM) | KÍCH THƯỚC TỔNG THỂ (MM) (DÀI*RỘNG*CAO) |
||||
| X | Y | Z | LX | LY | LZ | |
| KV562 | 500 | 600 | 200 | 1420 | 1220 | 1620 |
| KV682 | 600 | 800 | 200 | 1620 | 1320 | 1620 |
| KV8102 | 800 | 1000 | 200 | 1820 | 1520 | 1620 |
| Có nhiều lựa chọn có thể tùy chỉnh. Để biết thêm chi tiết, vui lòng liên hệ bộ phận chăm sóc khách hàng hoặc hotline 0939-995-629 | ||||||
Thông số kỹ thuật chung dòng máy KV
| Hạng mục | Thông số |
|---|---|
| Vật liệu chính | Đá granite xanh tự nhiên nguyên khối Taishan cao cấp |
| Độ chính xác quang học | 0.5 µm |
| Độ chính xác lặp lại | ±1 µm |
| Độ chính xác tuyến tính (X.Y.S) | (2.0~3.0+L/200) µm tùy model |
| Hệ thống điều khiển | Điều khiển vòng kín hoàn toàn, servo Panasonic Nhật Bản |
| Độ phóng đại quang học | Từ 28 đến 280 lần |
| Phần mềm đo | Phần mềm đo 3D chuyên dụng ATOKA/ATOKAAT |
| Hệ thống nguồn sáng | Ánh sáng đồng trục, viền, song song – điều chỉnh đa cấp |

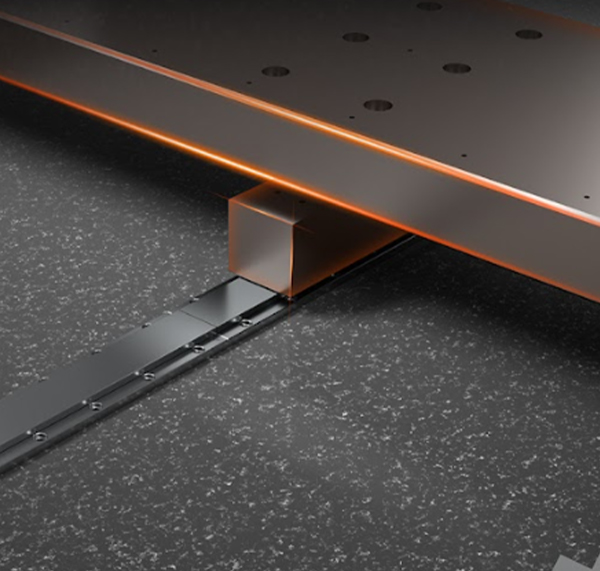

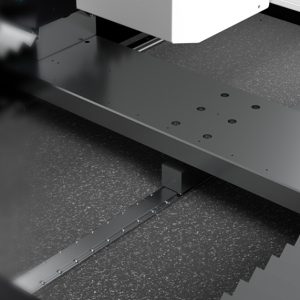

| Thanh ray dẫn hướng | Thanh ray tuyến tính chính xác cao Nhật THK |

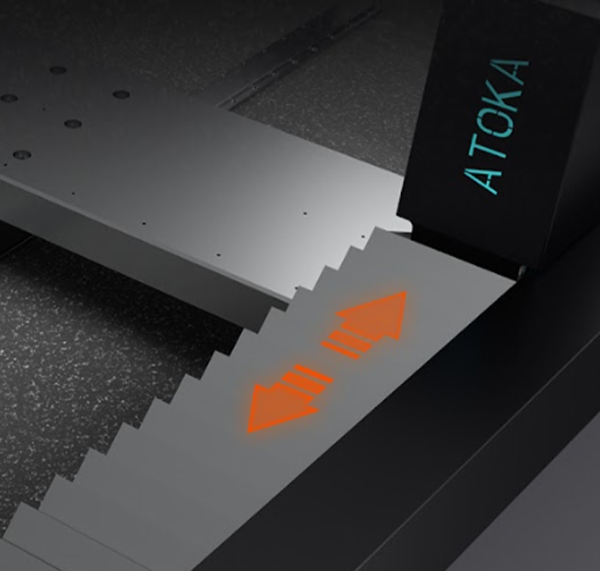

| Truyền động trục XY | Động cơ tuyến tính không chổi than |
| Vít me vi sai | TBI-C3 Đài Loan |
| Nguồn điện | AC 220V ±5%, 50Hz |
| Trọng lượng máy | 1100–1500 kg (tùy model) |
Ưu điểm nổi bật
- Độ chính xác cao: Sử dụng hệ thống quang học độ phân giải cao kết hợp cảm biến CCD hiện đại, cho phép phát hiện sai lệch nhỏ tới micron.
- Hiệu suất đo nhanh: Công nghệ Flash VMM giúp tự động lấy nét và đo nhiều điểm cùng lúc, rút ngắn đáng kể thời gian kiểm tra.
- Hệ thống điều khiển tiên tiến: Servo Panasonic Nhật Bản và phần mềm đo 3D ATOKA cho thao tác mượt, chính xác và ổn định.
- Thiết kế chắc chắn: Thân máy bằng đá granite nguyên khối, đảm bảo độ bền và ổn định hình học tuyệt đối.
- Đa dạng ứng dụng: Phù hợp cho linh kiện điện tử, khuôn mẫu, cơ khí chính xác, nhựa kỹ thuật, và sản phẩm nhỏ phức tạp.
- Dễ sử dụng và bảo trì: Giao diện thân thiện, thao tác trực quan, dễ hiệu chỉnh và bảo dưỡng định kỳ.
