Dung sai hình học GD&T là gì ?

Dung sai hình học (GD&T) là gì ?

                                                            Dung sai hình học

(Geometric Dimensioning and Tolerancing)

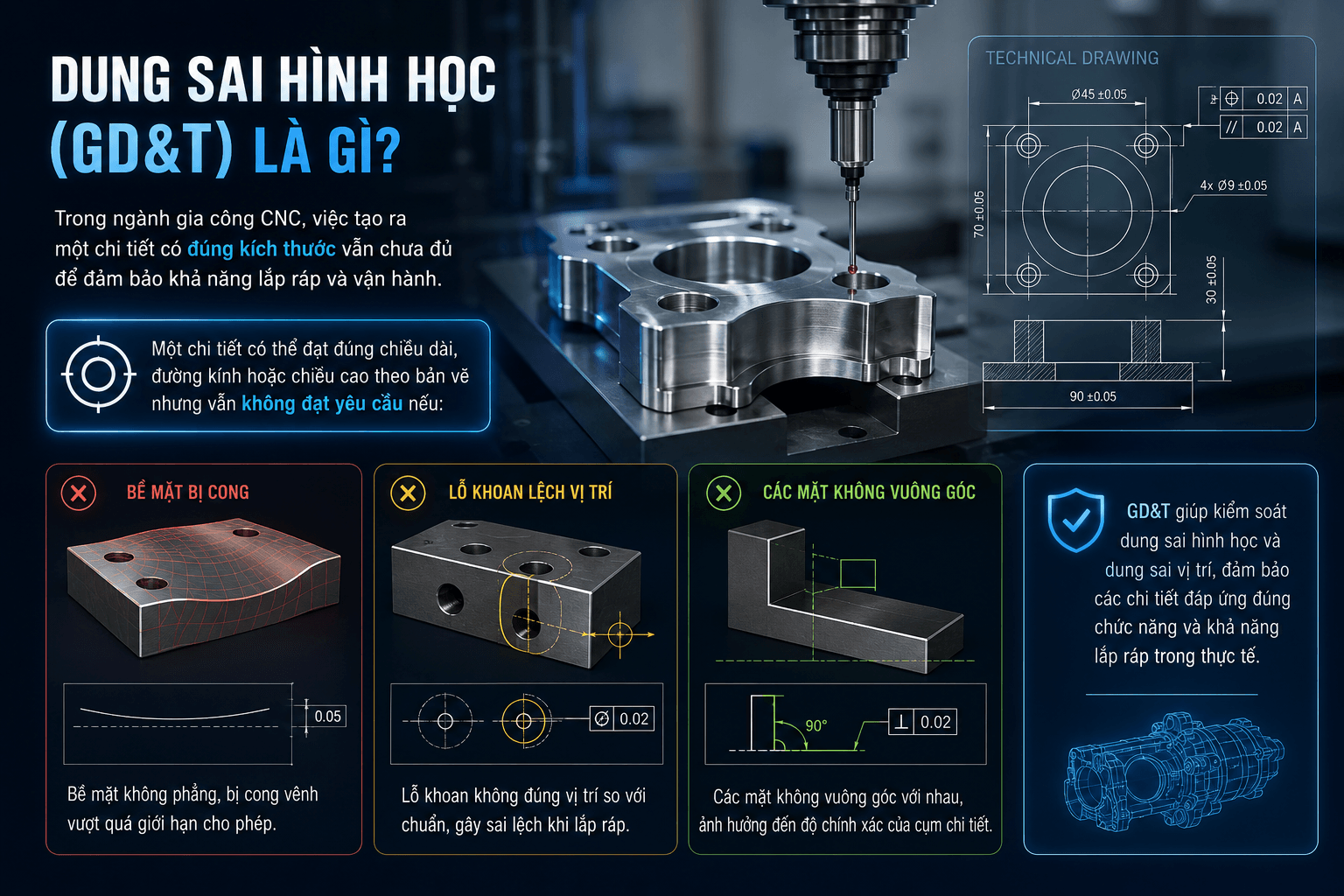

Trong ngành gia công CNC, việc tạo ra một chi tiết có đúng kích thước vẫn chưa đủ để đảm bảo khả năng lắp ráp và vận hành. Một chi tiết có thể đạt đúng chiều dài, đường kính hoặc chiều cao theo bản vẽ nhưng vẫn không đạt yêu cầu nếu bề mặt bị cong, lỗ khoan lệch vị trí hoặc các mặt không vuông góc với nhau.

Đó là lý do Dung sai hình học (Geometric Dimensioning and Tolerancing – GD&T) được sử dụng.

GD&T là hệ thống ký hiệu kỹ thuật dùng để quy định mức sai lệch cho phép về hình dạng, vị trí, hướng và độ đảo của các đặc tính hình học trên chi tiết cơ khí. Hệ thống này giúp kỹ sư thiết kế truyền đạt chính xác yêu cầu kỹ thuật đến bộ phận gia công và kiểm tra chất lượng.

Không giống dung sai kích thước chỉ quy định giới hạn về chiều dài hoặc đường kính, dung sai hình học tập trung vào việc kiểm soát hình dạng và mối quan hệ giữa các bề mặt. Điều này giúp đảm bảo các chi tiết hoạt động ổn định khi lắp ráp, đặc biệt trong các ngành yêu cầu độ chính xác cao như ô tô, điện tử, khuôn mẫu, thiết bị y tế và hàng không.

Tại sao dung sai hình học quan trọng trong gia công CNC?

Trong môi trường sản xuất hiện đại, yêu cầu về chất lượng ngày càng khắt khe. Một sai lệch rất nhỏ cũng có thể dẫn đến việc sản phẩm không thể lắp ráp, giảm tuổi thọ hoặc gây hỏng hóc trong quá trình vận hành.

Dung sai hình học giúp doanh nghiệp:

Đảm bảo khả năng lắp ráp

Các chi tiết được sản xuất tại nhiều nhà máy hoặc trên nhiều dây chuyền khác nhau vẫn có thể lắp ráp chính xác nếu đều tuân thủ yêu cầu GD&T trên bản vẽ.

Ví dụ, hai lỗ định vị có đường kính đúng nhưng khoảng cách giữa chúng bị lệch sẽ khiến cụm chi tiết không thể lắp ráp. Trong trường hợp này, dung sai vị trí (Position) sẽ kiểm soát sai lệch tốt hơn so với việc chỉ kiểm tra kích thước.

Nâng cao chất lượng sản phẩm

Nhờ kiểm soát chính xác hình học của chi tiết, doanh nghiệp có thể giảm hiện tượng rung động, mài mòn, rò rỉ hoặc mất đồng tâm trong quá trình vận hành.

Đây là yếu tố đặc biệt quan trọng đối với các sản phẩm yêu cầu độ chính xác cao như trục quay, bánh răng, khuôn ép hoặc linh kiện điện tử.

Giảm tỷ lệ sản phẩm lỗi

Một hệ thống GD&T được áp dụng đúng giúp phát hiện sớm các sai lệch ngay trong quá trình kiểm tra chất lượng, từ đó giảm chi phí sửa chữa, giảm phế phẩm và tối ưu hiệu quả sản xuất.

Chuẩn hóa giao tiếp kỹ thuật

Các ký hiệu GD&T được tiêu chuẩn hóa theo ISO 1101 hoặc ASME Y14.5, giúp kỹ sư thiết kế, kỹ thuật sản xuất và bộ phận QC hiểu cùng một yêu cầu kỹ thuật, hạn chế nhầm lẫn trong quá trình chế tạo.

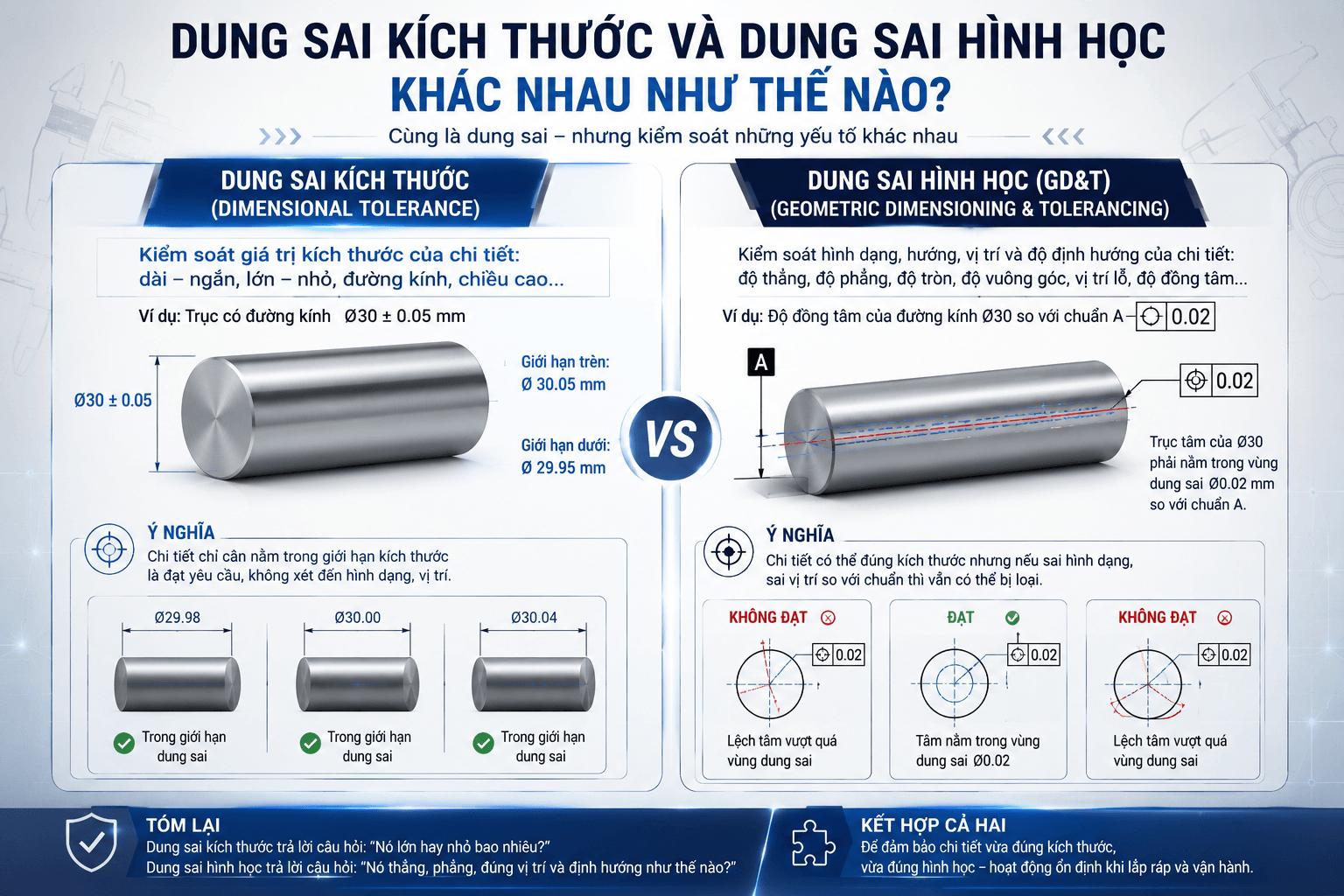

Dung sai kích thước và dung sai hình học khác nhau như thế nào?

Đây là một trong những nội dung mà nhiều kỹ sư mới vào nghề hoặc sinh viên cơ khí thường nhầm lẫn.

Dung sai kích thước Dung sai hình học
Kiểm soát chiều dài, đường kính, chiều rộng, chiều cao Kiểm soát hình dạng, vị trí, hướng và độ đảo
Đơn vị mm hoặc μm Ký hiệu GD&T theo tiêu chuẩn
Có thể đo bằng thước cặp, panme Thường cần máy CMM hoặc VMM để đánh giá chính xác
Chỉ phản ánh kích thước Phản ánh khả năng hoạt động thực tế của chi tiết

Ví dụ:

Một lỗ có đường kính 20 ± 0,01 mm vẫn có thể đạt yêu cầu về kích thước nhưng nếu tâm lỗ bị lệch so với vị trí thiết kế thì chi tiết vẫn không đạt chất lượng.

Trong trường hợp này, dung sai vị trí (Position) sẽ là tiêu chí quyết định.

Đây chính là điểm khác biệt cốt lõi giữa dung sai kích thước và dung sai hình học.

Các tiêu chuẩn quốc tế về GD&T

Hiện nay, hai hệ thống tiêu chuẩn phổ biến nhất là:

ISO 1101

ISO 1101 được sử dụng rộng rãi tại châu Âu và nhiều quốc gia châu Á. Tiêu chuẩn này quy định cách biểu diễn và kiểm soát các đặc tính hình học trên bản vẽ kỹ thuật.

Nhiều doanh nghiệp sản xuất tại Việt Nam, đặc biệt trong lĩnh vực khuôn mẫu, điện tử và gia công chính xác, đang áp dụng tiêu chuẩn này.

ASME Y14.5

ASME Y14.5 là tiêu chuẩn được phát triển bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ và được sử dụng phổ biến trong ngành hàng không, quốc phòng, ô tô và các tập đoàn đa quốc gia.

Nếu doanh nghiệp gia công cho khách hàng Mỹ, việc hiểu và áp dụng đúng ASME Y14.5 là yêu cầu gần như bắt buộc.

Những ngành sản xuất nào cần áp dụng GD&T ?

Hầu hết các ngành công nghiệp hiện đại đều sử dụng dung sai hình học nhằm đảm bảo chất lượng và khả năng lắp ráp của sản phẩm.

Một số lĩnh vực tiêu biểu gồm:

  • Gia công CNC chính xác.
  • Chế tạo khuôn mẫu.
  • Sản xuất linh kiện ô tô.
  • Thiết bị điện tử.
  • Thiết bị y tế.
  • Hàng không – vũ trụ.
  • Công nghiệp bán dẫn.
  • Thiết bị tự động hóa.
  • Robot công nghiệp.
  • Cơ khí chính xác.

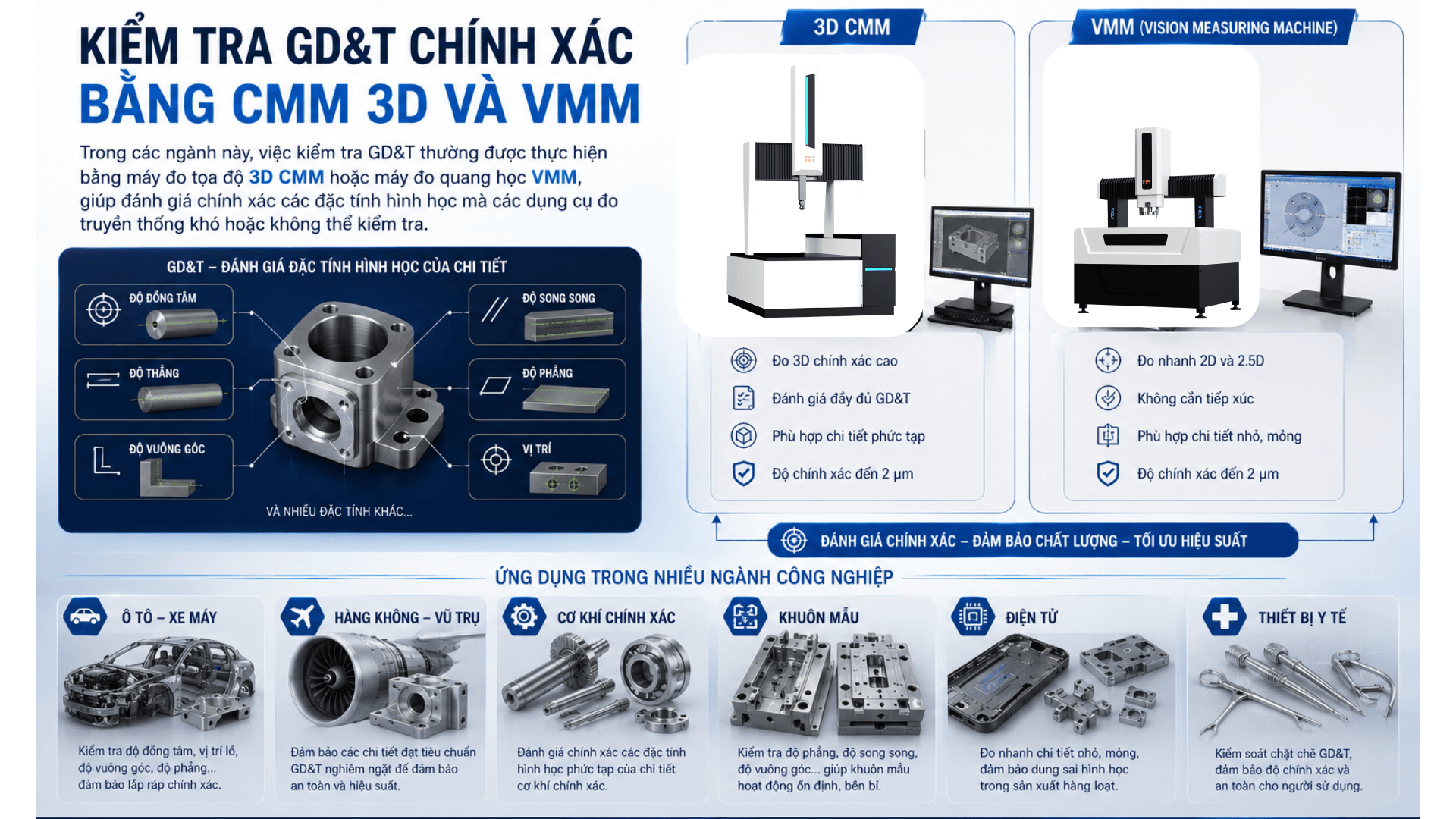

Trong các ngành này, việc kiểm tra GD&T thường được thực hiện bằng máy đo tọa độ 3D CMM hoặc máy đo quang học VMM, giúp đánh giá chính xác các đặc tính hình học mà các dụng cụ đo truyền thống khó hoặc không thể kiểm tra.

Mỗi phép đo chính xác là một bước tiến cho chất lượng sản phẩm.

Liên hệ ATOKA để nhận tư vấn về giải pháp đo lường phù hợp cho sản phẩm của bạn
