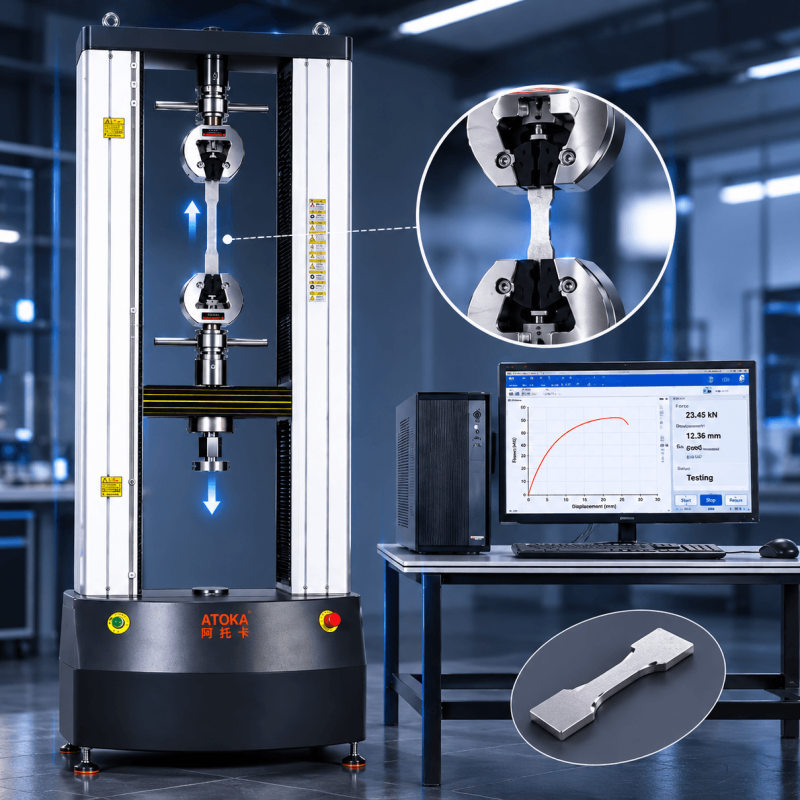

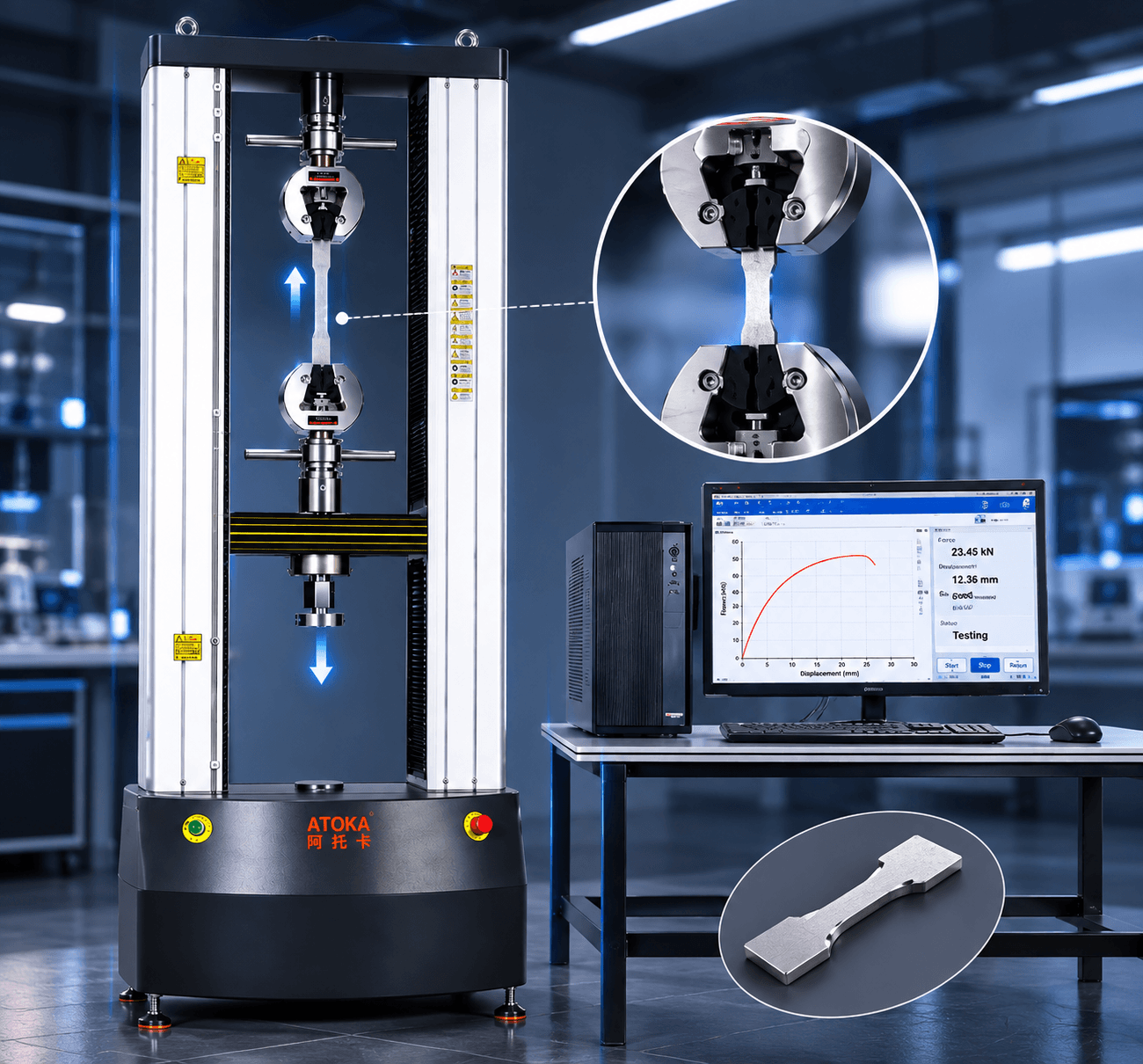

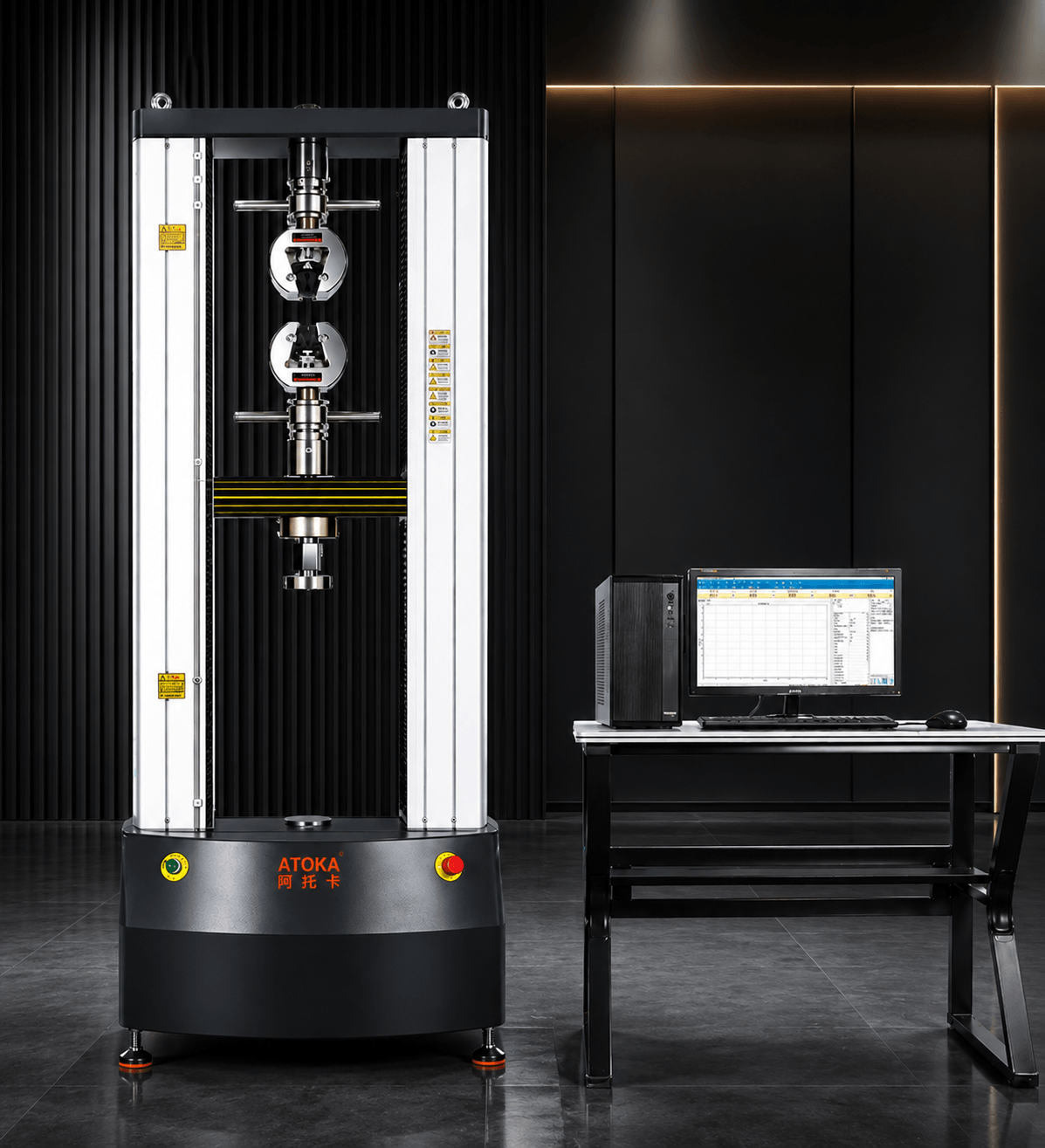

Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính SME-5205 (200KN)-Universal Testing Machine SME-5205 (UTM SME 5205)
Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính SME-5205 (200KN) là thiết bị thử nghiệm được thiết kế để kiểm tra tính chất cơ học và phân tích, nghiên cứu tính năng công nghệ của vật liệu kim loại, vật liệu phi kim loại và vật liệu composite.
Thiết bị có lực kiểm tra tối đa 200KN, sử dụng hệ thống điều khiển và đo lường kỹ thuật số đa vòng kín toàn phần cho các phép đo lực, chuyển vị và biến dạng. Khi được trang bị các đồ gá tương ứng, máy có thể thực hiện nhiều phép thử khác nhau như kéo, nén, uốn, cắt, xé, bóc tách, đâm thủng và thử mỏi.
Máy kiểm tra vạn năng – Universal Testing Machine (UTM)
1. CHỨC NĂNG VÀ ỨNG DỤNG CỦA MÁY KIỂM TRA VẠN NĂNG SME-5205 (200KN)
1.1. Chức năng chính của thiết bị
Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính SME-5205 (UTM -SME 5205)được sử dụng để kiểm tra tính chất cơ học và phục vụ phân tích, nghiên cứu tính năng công nghệ của nhiều nhóm vật liệu.
Thiết bị phù hợp với :
- Vật liệu kim loại.
- Vật liệu phi kim loại.
- Vật liệu composite.
Khi được trang bị đồ gá tương ứng, SME-5205 có thể thực hiện các phép thử:
- Thử kéo.
- Thử nén.
- Thử uốn.
- Thử cắt.
- Thử xé.
- Thử bóc tách.
- Thử đâm thủng.
- Thử mỏi.
Thiết bị có khả năng tự động xác định nhiều thông số trong quá trình thử nghiệm, bao gồm:
- Lực thử lớn nhất.
- Lực phá hủy.
- Độ giãn dài.
- Cường độ kéo.
- Giới hạn chảy.
- Cường độ nén.
- Mô đun đàn hồi.
- Cường độ cắt.
- Cường độ xé.
- Cường độ bóc tách.
Ngoài ra, thiết bị có thể thực hiện các chế độ thử nghiệm như ứng suất tại độ giãn dài xác định, độ giãn dài tại ứng suất xác định và giữ tải.
1.2. Lĩnh vực ứng dụng
SME-5205 được ứng dụng trong công tác kiểm tra và phân tích vật liệu trong nhiều ngành công nghiệp và nghiên cứu.
Các lĩnh vực được tài liệu đề cập gồm:
- Xây dựng và vật liệu xây dựng.
- Hàng không vũ trụ.
- Chế tạo cơ khí.
- Dây và cáp điện.
- Cao su và nhựa.
- Sản xuất ô tô.
- Luyện kim bột.
- Vật liệu mới.
Thiết bị cũng được định hướng sử dụng tại các viện nghiên cứu, trường cao đẳng và đại học, doanh nghiệp công nghiệp và khai khoáng, cơ quan giám sát kỹ thuật, cơ quan giám định và trọng tài thương mại cùng các đơn vị liên quan.
2. THÔNG SỐ KỸ THUẬT Máy kiểm tra vạn năng SME-5205 (200KN)
2.1. Thông số máy
| Hạng mục | Thông số |
| Tên | Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính SME5205 |
| Model máy | SME5205 |
| Lực kiểm tra tối đa | 200KN |
| Kích thước máy | Một không gian: khoảng 1004 × 772 × 2348mm (Có thể tùy chỉnh theo yêu cầu) |
| Nguồn điện | 220V, 50Hz, 2kW |
| Khối lượng máy | Khoảng 1200kg |
| Hành trình hữu dụng H1 không gồm đồ gá | Một không gian: 1000mm |
| Hành trình kéo hữu dụng H bao gồm đồ gá | Một không gian: 500mm |
| Hành trình nén hữu dụng bao gồm đồ gá | Một không gian: 500mm |
| Chiều rộng kiểm tra hữu dụng (W) | 500mm |
| Đường kính tối đa của bàn nén tiêu chuẩn | φ150mm |
| Thông số vít me | 6310 |
| Thiết bị an toàn của bàn kiểm tra | Bảo vệ giới hạn điện tử, dừng khẩn cấp |
| Kết cấu không gian thử nghiệm của máy chính | Trên kéo – dưới nén |
2.2. Thông số đo lường
| Hạng mục | Thông số |
| Cấp độ máy kiểm tra | Cấp 0.5 |
| Phạm vi đo lực kiểm tra | 0.4%～100%FS (Toàn hành trình) |
| Sai số hiển thị lực thử nghiệm | Trong phạm vi 0,5% giá trị hiển thị |
| Độ phân giải lực kiểm tra | Lực kiểm tối đa đạt 1/500.000 |
| Phạm vi đo biến dạng | 0.2%～100%FS |
| Sai số hiển thị biến dạng | Trong phạm vi ±0,5% giá trị hiển thị |
| Sai số hiển thị độ dịch chuyển | Trong phạm vi ±0,5% giá trị hiển thị |
| Độ phân giải chuyển vị | 0.04 um |
| Tốc độ thu thập dữ liệu | 1000Hz/s |
Đối với độ phân giải lực, lực kiểm tối đa đạt 1/500.000, không chia dải đo trên toàn bộ dải đo và độ phân giải ổn định trong toàn bộ dải đo.
2.3. Thông số điều khiển
| Hạng mục | Thông số |
| Phạm vi điều chỉnh tốc độ chuyển vị | 0.001～200mm/min |
| Độ chính xác điều khiển tốc độ chuyển vị | Trong phạm vi ±1% giá trị cài đặt |
| Dải điều chỉnh tốc độ điều khiển biến dạng và lực | 0.005～5%FS/s |
| Độ chính xác điều khiển tốc độ biến dạng và lực | Khi tốc độ < 0,05% FS/s, sai số nằm trong ±1% giá trị cài đặt; Khi tốc độ ≥ 0,05% FS/s, sai số nằm trong ±0,5% giá trị cài đặt |
| Bộ điều khiển cầm tay thông minh | Điều khiển tự động với hai chế độ nhanh/chậm, có thể di chuyển, bắt đầu và kết thúc kiểm tra |
| Môi trường làm việc | Nhiệt độ môi trường: nhiệt độ phòng đến 35°C; độ ẩm tương đối không quá 80% |
3. CẤU HÌNH MÁY VÀ ĐỒ GÁ
3.1. Cấu hình chính của máy
SME-5205 được cấu hình với hệ thống khung máy, truyền động, servo và hệ thống điều khiển – đo lường phục vụ các phép thử vật liệu.
| Thành phần | Cấu hình |
| Máy chính | 1 máy chính SME-5205 (200KN), kết cấu khung cổng |
| Khung máy và hệ thống truyền động | 1 bộ khung dòng máy SME và hệ thống truyền động |
| Kết cấu dẫn hướng | 1 bộ kết cấu hai vít me và hai cột dẫn hướng |
| Vít me bi | 2 vít me bi có độ chính xác cao, không khe hở |
| Động cơ | 1 bộ động cơ servo và hệ thống điều khiển tốc độ servo |
| Bộ giảm tốc | 1 bộ giảm tốc hành tinh |
| Cảm biến lực | 1 cảm biến lực tải thương hiệu Cole (Hoa Kỳ) |
| Hệ thống điều khiển và đo lường | 1 bộ hệ thống điều khiển và đo lường kỹ thuật số đa vòng kín toàn phần ATOKA (đo lực, chuyển vị, biến dạng) |
| Phần mềm | 1 bộ phần mềm thử nghiệm ATOKA phiên bản tiếng Trung |
| Bộ điều khiển | 1 bộ điều khiển cầm tay thông minh |
| Máy tính | 1 máy tính |
| Máy in | 1 máy in màu A4 HP |
| Dụng cụ | 1 bộ dụng cụ đi kèm |
| Tài liệu | Phiếu đóng gói, Phiếu bảo hành, Giấy chứng nhận kiểm định xuất xưởng, Hướng dẫn sử dụng máy + phần mềm và các tài liệu liên quan khác |
3.2. Đồ gá tiêu chuẩn đi kèm
Bộ kẹp kéo dạng nêm JXC305BWX
Bộ kẹp kéo dạng nêm JXC305BWX bao gồm một bộ má kẹp phẳng và một bộ má kẹp chữ V.
| Loại má kẹp | Phạm vi |
| Má kẹp phẳng | 0–9 mm; 9–18 mm; 18–27 mm; 27–36 mm |
| Má kẹp chữ V | φ4–φ9 mm; φ9–φ18 mm; φ18–φ27 mm; φ27–φ36 mm |
Bộ gá nén JYC305AXD : Đường kính đĩa nén : φ150 mm
3.3. Các bộ gá và thiết bị tùy chọn mở rộng
| Thiết bị | Thông số / công dụng |
|---|---|
| Bộ đo biến dạng điện tử theo trục Y50/10-N | Chiều dài đo: 50 mm; biến dạng: 10 mm |
| Bộ đồ gá uốn ba điểm JWA105A | Bán kính đầu uốn R10; bán kính con lăn đỡ R10; khẩu độ gối đỡ 340 mm |
| Bộ đo biến dạng lớn BD205B | 10 – 800 mm |
| Bộ đồ gá kéo thủy lực hình nêm JXYA305B | Gồm 1 bộ má kẹp phẳng và 1 bộ má kẹp chữ V |
| Tấm chắn bảo vệ | Mica (acrylic) bán kín |
Bộ đo biến dạng điện tử Y50/10-N được sử dụng để đo mô đun đàn hồi, giới hạn bền kéo không tỷ lệ quy ước, giới hạn bền kéo theo tổng độ giãn dài quy ước, các loại độ giãn dài và chỉ số hóa bền biến cùng các thông số khác.
Bộ đo biến dạng lớn BD205B có phạm vi 10 – 800 mm, được sử dụng cho các mẫu thử tiêu chuẩn có độ giãn dài lớn, xác định mô đun đàn hồi, giới hạn chảy và các thông số khác của cao su và nhựa.
4. TIÊU CHUẨN THỬ NGHIỆM VÀ ĐIỀU KIỆN LẮP ĐẶT
4.1. Các tiêu chuẩn thử nghiệm mà thiết bị đáp ứng
Theo tài liệu kỹ thuật, SME-5205 được chế tạo theo:
GB/T 16491-2022 – Máy thử vạn năng điện tử.
Các tiêu chuẩn phương pháp thử được nêu trong tài liệu gồm:
| Tiêu chuẩn | Nội dung |
| GB/T 16491-2022 | Máy thử vạn năng điện tử |
| GB/T 228-2021 | Vật liệu kim loại – Phương pháp thử kéo ở nhiệt độ phòng |
| GB/T 232-2010 | Vật liệu kim loại – Phương pháp thử uốn |
| GB/T 7314-2007 | Vật liệu kim loại – Phương pháp thử nén ở nhiệt độ phòng |
| GB/T 2611-2022 | Máy thử – Yêu cầu kỹ thuật chung |
| GB/T 1040-2006 | Nhựa – Xác định tính chất kéo |
| GB/T 1041-2008 | Nhựa – Xác định tính chất nén |
| GB/T 9341-2008 | Nhựa – Xác định tính chất uốn |
| GB/T 8804-2003 | Ống nhựa nhiệt dẻo – Xác định tính chất kéo |
| GB/T 13022-1991 | Màng nhựa – Phương pháp thử tính chất kéo |
Các tiêu chuẩn trên được liệt kê trực tiếp tại trang 5 của tài liệu kỹ thuật SME-5205.
4.2. Điều kiện môi trường lắp đặt
Địa điểm lắp đặt
Thiết bị được lắp đặt và sử dụng trong nhà, tại môi trường sạch sẽ, không có bụi bẩn; không chịu tác động của va đập hoặc rung động; không có nhiễu từ trường mạnh và không có môi trường chứa các chất ăn mòn.
Độ cân bằng của vị trí lắp đặt trong nhà không được vượt quá 0,2/1000.
Điều kiện môi trường thử nghiệm
| Hạng mục | Điều kiện |
| Nhiệt độ thử nghiệm thông thường | 10°C ~ 35°C |
| Độ ẩm tương đối | ≤ 82% |
| Thử nghiệm yêu cầu kiểm soát nhiệt độ nghiêm ngặt | 23°C ± 5°C |
4.3. Các tùy chọn có thể mở rộng
Máy kiểm tra vạn năng SME-5205 có thể được cấu hình hoặc mở rộng theo nhu cầu sử dụng:
- Thiết bị có thể được trang bị hoặc thiết kế đồ gá theo yêu cầu của khách hàng.
- Có thể bổ sung cảm biến để mở rộng phạm vi đo lực của thiết bị.
- Có thể tăng chiều cao hoặc chiều rộng không gian kiểm tra theo yêu cầu của khách hàng.
- Có thể trang bị thêm các phụ kiện như bộ đo biến dạng lớn, buồng thử nhiệt độ cao/thấp (không gian phía dưới) và các thiết bị phụ trợ khác.
Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính SME-5205 (200KN) là thiết bị thử nghiệm vật liệu với lực kiểm tra tối đa 200KN, được cấu hình với hệ thống khung cổng, hai vít me bi có độ chính xác cao, động cơ servo, cảm biến lực tải thương hiệu Cole (Hoa Kỳ) và hệ thống điều khiển – đo lường kỹ thuật số đa vòng kín toàn phần ATOKA.
Với khả năng thực hiện nhiều phép thử khi được trang bị đồ gá tương ứng, SME-5205 có thể phục vụ công tác kiểm tra và phân tích vật liệu trong các lĩnh vực như xây dựng và vật liệu xây dựng, hàng không vũ trụ, chế tạo cơ khí, dây và cáp điện, cao su và nhựa, sản xuất ô tô, luyện kim bột và vật liệu mới.
ATOKA Việt Nam cung cấp giải pháp máy kiểm tra vạn năng SME-5205 cùng các cấu hình đồ gá và thiết bị mở rộng theo nhu cầu sử dụng
