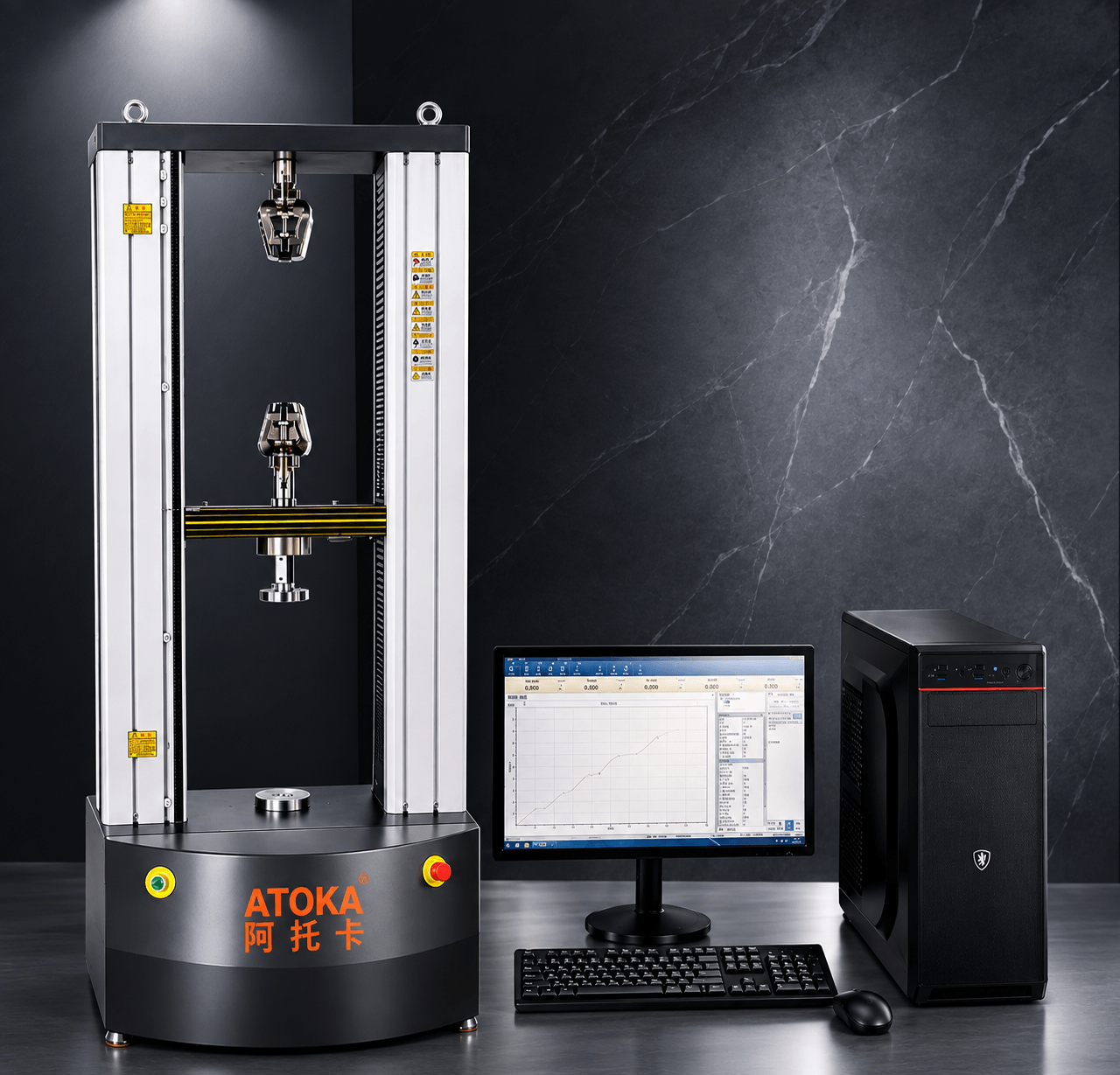

MÁY KIỂM TRA VẠN NĂNG ĐIỆN TỬ ĐIỀU KHIỂN BẰNG MÁY TÍNH HHX- 4304 (30KN) – Universal Testing Machine 4304 (30KN)

MÁY KIỂM TRA VẠN NĂNG HHX- 4304 (30KN) – Universal Testing Machine 4304 (30KN)

 1 . TỔNG QUAN, CHỨC NĂNG VÀ LĨNH VỰC ỨNG DỤNG

1.1 Tổng quan

Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính HHX- 4304 (30KN) là thiết bị dùng để kiểm tra tính chất cơ học và phân tích, nghiên cứu tính năng công nghệ của vật liệu kim loại, vật liệu phi kim loại và vật liệu composite.

1.2 Chức Năng

Khi được trang bị các đồ gá tương ứng, máy có thể thực hiện nhiều phép thử vật liệu như kéo, nén, uốn, cắt, xé, bóc tách, đâm thủng và thử mỏi.

Trong quá trình kiểm tra, thiết bị có khả năng tự động xác định nhiều thông số liên quan đến đặc tính cơ học của vật liệu, bao gồm:

• Lực thử lớn nhất
• Lực phá hủy
• Độ giãn dài
• Cường độ kéo
• Giới hạn chảy
• Cường độ nén
• Mô đun đàn hồi
• Cường độ cắt
• Cường độ xé
• Cường độ bóc tách

Ngoài ra, thiết bị còn có thể thực hiện các chế độ kiểm tra như ứng suất tại độ giãn dài xác định, độ giãn dài tại ứng suất xác định và giữ tải. Các chức năng này được nêu trực tiếp trong tài liệu kỹ thuật của HHX-4304.

1.3 Lĩnh vực ứng dụng

HHX-4304 được ứng dụng trong công tác kiểm tra và phân tích vật liệu ở nhiều lĩnh vực, bao gồm:

• Xây dựng và vật liệu xây dựng
• Hàng không vũ trụ
• Chế tạo cơ khí
• Dây và cáp điện
• Cao su và nhựa
• Sản xuất ô tô
• Luyện kim bột
• Vật liệu mới

Thiết bị cũng được định hướng sử dụng tại viện nghiên cứu, trường cao đẳng và đại học, doanh nghiệp công nghiệp và khai khoáng, cơ quan giám sát kỹ thuật, cơ quan giám định và trọng tài thương mại cùng các đơn vị liên quan.

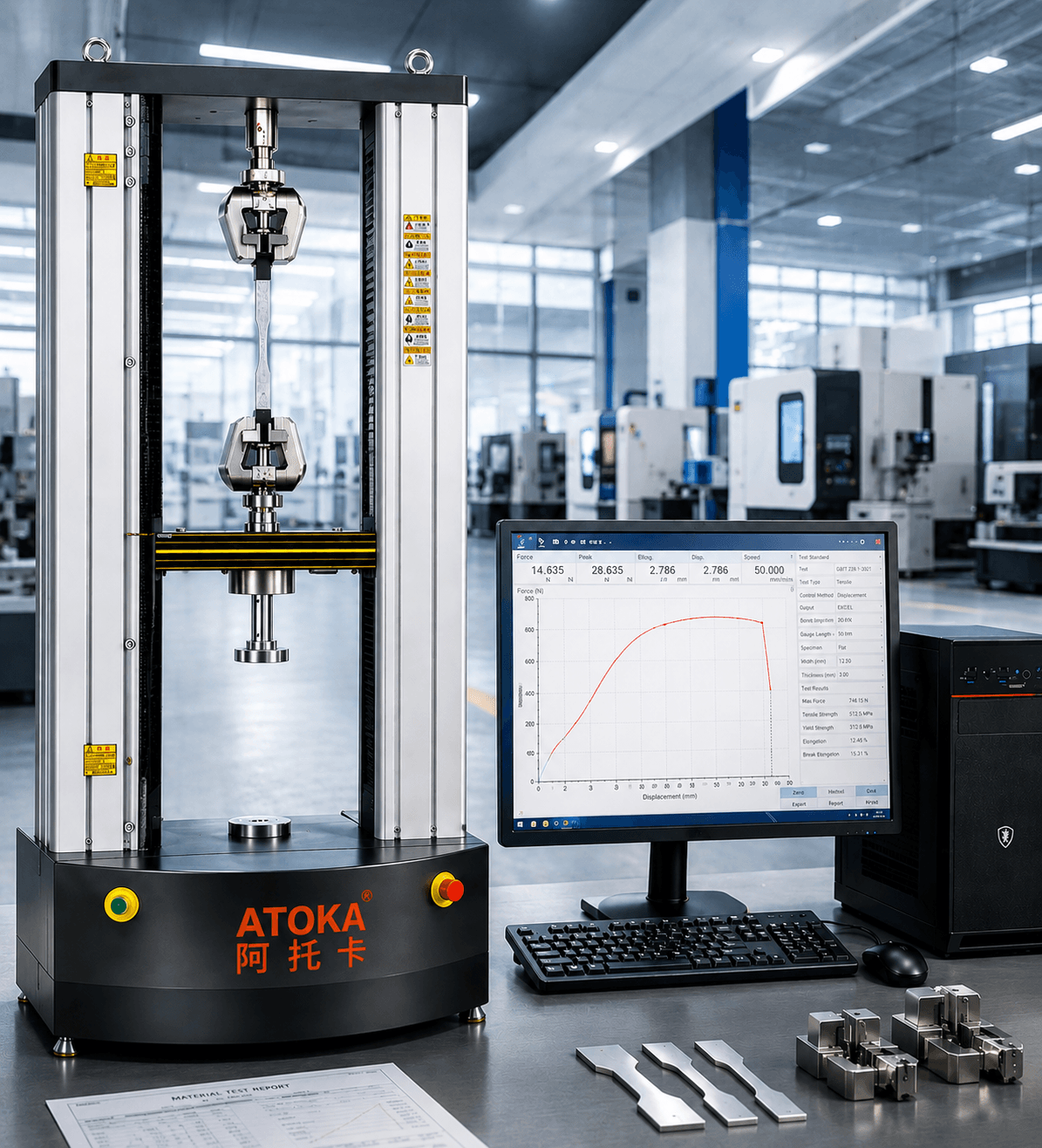

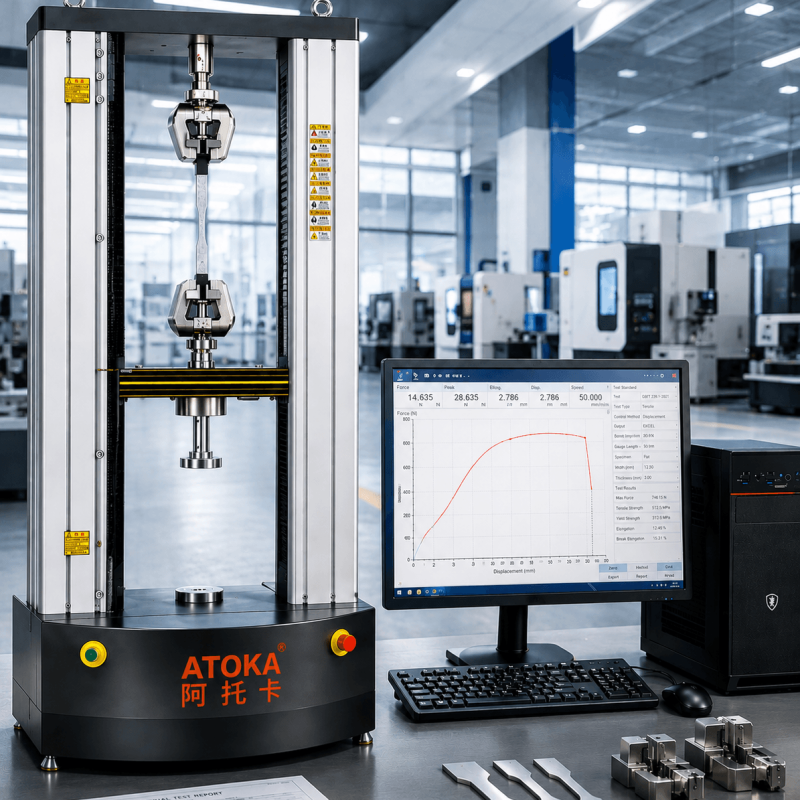

 Ảnh minh họa-Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính HHX- 4304 (30KN) đang kiểm tra vật liệu -xuất báo cáo nhanh theo thời gian thực

2.THÔNG SỐ KỸ THUẬT

2.1.Thông số máy

Hạng mục	Thông số
Tên	Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính HHX4304
Model máy	HHX4304
Lực kiểm tra tối đa	30KN
Hành trình kéo hữu dụng (H)	710mm
Hành trình nén hữu dụng (H)	710mm
Đường kính lớn nhất của bàn nén	φ100mm
Chiều rộng kiểm tra hữu dụng (W)	400mm
Cấu trúc không gian kiểm tra của máy chính	Trên kéo – dưới nén
Thiết bị an toàn của bàn kiểm tra	Bảo vệ giới hạn điện tử, dừng khẩn cấp
Thông số vít me	3210
Hành trình hữu dụng H1 không bao gồm đồ gá	990mm
Kích thước máy	7505201830mm
Nguồn điện	220V, 50Hz, 0.75kw
Khối lượng máy	Khoảng 350kg

2. 2.Thông số đo lường

Hạng mục	Thông số
Cấp độ máy kiểm tra	Cấp 0.5
Phạm vi đo lực kiểm tra	0.4%～100%FS (Toàn hành trình)
Đơn vị lực	kgf, gf, N, kN, lbf, có thể chuyển đổi
Sai số tương đối của chuyển vị dầm ngang	Trong phạm vi 0,5% giá trị hiển thị
Độ phân giải lực kiểm tra	Lực kiểm tối đa đạt 1/500.000, không chia dải đo trên toàn bộ dải đo và độ phân giải ổn định
Phạm vi đo biến dạng lớn	10 – 800mm
Sai số hiển thị biến dạng lớn	Trong phạm vi ±0,5% giá trị hiển thị
Độ phân giải đo biến dạng lớn	0.008mm
Độ phân giải chuyển vị	0.04 um
Phạm vi đo biến dạng	0.2%～100%FS (Toàn hành trình)
Sai số hiển thị biến dạng	Trong phạm vi ±0,5% giá trị hiển thị
Độ phân giải bị biến dạng	Tối đa đạt 1/500.000, không chia dải đo trên toàn bộ dải đo và độ phân giải ổn định
Tốc độ thu thập dữ liệu	50HZ/s

2.3. Thông số điều khiển

Hạng mục	Thông số
Độ chính xác điều khiển tốc độ chuyển vị	Trong phạm vi ±1% giá trị cài đặt
Dải điều chỉnh tốc độ điều khiển biến dạng và lực	0.005～5%FS/s
Độ chính xác điều khiển tốc độ biến dạng và lực	Khi tốc độ < 0,05% FS/s, sai số nằm trong ±2% giá trị cài đặt; Khi tốc độ ≥ 0,05% FS/s, sai số nằm trong ±0,5% giá trị cài đặt
Phạm vi điều chỉnh tốc độ chuyển vị	0.001～500mm/min
Bộ điều khiển cầm tay thông minh	Điều khiển tự động với hai chế độ nhanh/chậm; có thể di chuyển, bắt đầu và kết thúc kiểm tra
Môi trường làm việc	Nhiệt độ môi trường: nhiệt độ phòng đến 35°C; độ ẩm tương đối không quá 80%

 3.CẤU TẠO, HỆ THỐNG VÀ CẤU HÌNH THIẾT BỊ

3.1. Các bộ phận chính của HHX-4304

HHX-4304 là thiết bị tích hợp cơ điện tử, gồm các hệ thống chính:

• Máy chính, bao gồm khung máy, bệ máy và hệ thống truyền động
• Đồ gá
• Hệ thống đo biến dạng
• Hệ thống phần mềm
• Hệ thống điện

Cấu trúc này được mô tả trực tiếp trong phần “Các bộ phận chính của thiết bị” của tài liệu kỹ thuật.

3.2. Kết cấu cơ khí

Khung máy chính chủ yếu gồm bệ máy, bốn cột dẫn hướng và hai vít me, tạo thành kết cấu khung hai trụ.

Hệ thống truyền động và gia tải sử dụng động cơ servo AC kết hợp với bộ giảm tốc đai răng đồng bộ, truyền động cho vít me bi có độ chính xác cao quay, sau đó dẫn động dầm ngang di động để thực hiện quá trình gia tải.

Tài liệu cũng nêu máy có độ đồng trục cao (<8%).

Khung máy sử dụng kết cấu dạng cổng trục, gồm đế máy, dầm ngang trên, dầm ngang giữa, dầm ngang dưới và các thanh dẫn hướng. Dầm ngang được chế tạo bằng thép.

Các thanh dẫn hướng cường độ cao được sử dụng để cố định dầm ngang trên và bàn làm việc, tạo thành khung kết cấu có độ cứng cao.

Theo tài liệu, thiết bị có thiết kế hiện đại, độ ổn định, độ cứng và độ chính xác điều khiển cao; đồng thời có hiệu suất làm việc cao, độ ồn thấp, tiết kiệm năng lượng và thân thiện với môi trường.

3.3 Cấu hình máy

Hạng mục	Cấu hình
Máy thử	1 máy thử vạn năng điện tử điều khiển bằng máy tính HHX4304, dạng cổng
Khung máy	1 bộ khung dòng máy HHX và hệ thống truyền động
Kết cấu	1 bộ kết cấu hai vít me và hai cột dẫn hướng
Vít me bi	2 vít me bi có độ chính xác cao, không khe hở
Động cơ	1 bộ động cơ servo Yankong và hệ thống điều khiển tốc độ servo
Cảm biến lực	1 cảm biến lực tải có thương hiệu
Hệ thống điều khiển	1 bộ hệ thống điều khiển đa vòng hở và đo lường hoàn toàn kỹ thuật số
Phần mềm	1 bộ phần mềm kiểm tra phiên bản tiếng Trung
Bộ điều khiển	1 bộ điều khiển cầm tay thông minh
Máy tính	1 máy tính
Máy in	1 máy in màu A4 HP
Đồ gá kéo căng nêm	1 bộ đồ gá kéo căng nêm, má kẹp L0 – 7 mm, V4 – 9 mm
Tài liệu đi kèm	Phiếu đóng gói, Phiếu bảo hành, Giấy chứng nhận kiểm định xuất xưởng, Hướng dẫn sử dụng máy + phần mềm, tài liệu gốc của máy tính và máy in cùng các tài liệu liên quan

3.4. Các bộ gá và thiết bị tùy chọn mở rộng

HHX-4304 có thể được mở rộng bằng các bộ gá và thiết bị tùy chọn theo nhu cầu kiểm tra.

Bộ gá / thiết bị	Thông số / công dụng
Bộ đo biến dạng điện tử Y50/10-N	Chiều dài đo: 50 mm; biến dạng: 10 mm
Bộ đồ gá uốn ba điểm JWA204A	Bán kính đầu uốn R5; bán kính con lăn đỡ R5; khẩu độ gối đỡ 160 mm
Bộ đo biến dạng lớn HHX2000	10 – 800 mm
Đồ gá kéo căng nêm thủ công JXSA204B	Gồm 1 bộ má kẹp phẳng và 1 bộ má kẹp chữ V
Má kẹp phẳng JXSA204B	0 – 7; 7 – 14; 14 – 21 mm
Má kẹp chữ V JXSA204B	φ4 – 9; φ9 – 14; φ14 – 20; φ20 – 26 mm
Bộ đồ gá kẹp khí nén đối kẹp JDQA502A	Độ dày kẹp: 4 mm; chiều rộng kẹp: 25 mm; không bao gồm máy bơm khí nén giảm ồn
Bộ đồ gá bóc tách 180° JDSB103B	Đồ gá bóc tách 180°
Bộ đồ gá bóc tách 90° JXBL100	Đồ gá bóc tách 90°

Một số tùy chọn mở rộng theo yêu cầu

• Thiết bị có thể được trang bị hoặc thiết kế đồ gá theo yêu cầu của khách hàng.
• Có thể bổ sung cảm biến để mở rộng phạm vi đo lực.
• Có thể tăng chiều cao hoặc chiều rộng không gian kiểm tra theo yêu cầu của khách hàng.
• Có thể trang bị thêm bộ đo biến dạng lớn, buồng thử nhiệt độ cao/thấp ở không gian phía dưới và các thiết bị phụ trợ khác.

Máy kiểm tra vạn năng điện tử điều khiển bằng máy tính HHX-4304 (30KN) là thiết bị kiểm tra vật liệu được thiết kế cho các phép thử cơ học trên vật liệu kim loại, phi kim loại và vật liệu composite. Với khả năng thực hiện các phép thử kéo, nén, uốn, cắt, xé, bóc tách, đâm thủng và thử mỏi khi được trang bị đồ gá tương ứng, thiết bị có thể đáp ứng nhiều nhu cầu kiểm tra và phân tích vật liệu trong nghiên cứu cũng như sản xuất.

ATOKA Việt Nam cung cấp giải pháp thiết bị đo lường và kiểm tra vật liệu, với cấu hình và bộ gá có thể lựa chọn hoặc thiết kế theo yêu cầu được nêu trong tài liệu kỹ thuật của sản phẩm.
