Trong bối cảnh cạnh tranh khốc liệt của ngành gia công cơ khí chính xác và sản xuất linh kiện, việc kiểm soát sai sót không chỉ là yêu cầu kỹ thuật mà còn là bài toán sống còn về kinh tế. Lợi ích máy đo CMM 3D mang lại không chỉ dừng lại ở những con số đo lường chính xác, mà còn là đòn bẩy giúp doanh nghiệp nâng cao uy tín và tối ưu hóa lợi nhuận. Hãy cùng chuyên gia từ ATOKA Việt Nam phân tích sâu về những giá trị mà thiết bị này mang lại.
Tổng quan về máy đo CMM 3D: Cấu tạo và nguyên lý hoạt động
Để hiểu rõ lợi ích máy đo CMM 3D, trước tiên chúng ta cần nắm vững bản chất của thiết bị này. Máy CMM là hệ thống thiết bị đo tọa độ 3 chiều sử dụng một đầu dò cảm biến để xác định tọa độ các điểm trên bề mặt chi tiết trong không gian (X, Y, Z).
Cấu tạo máy đo CMM 3D
Đa số máy CMM hiện đại được cấu thành từ bàn đá Granite độ ổn định cao, hệ thống trục dẫn hướng và đầu đo Ruby siêu nhạy. Đặc biệt, các dòng máy tại ATOKA còn sở hữu công nghệ đột phá: Không cần nguồn khí và điều hòa nhiệt độ. Đây là một cải tiến quan trọng giúp máy hoạt động bền bỉ ngay cả trong môi trường nhà xưởng thực tế.
Nguyên lý hoạt động
Nguyên lý hoạt dộng máy đo CMM 3D dựa trên việc thu thập dữ liệu tọa độ khi đầu dò tiếp xúc với vật thể. Các dữ liệu này sau đó được phần mềm chuyên dụng xử lý để so sánh với bản vẽ CAD, giúp xác định các thông số như độ tròn, độ phẳng, độ đồng tâm và các kích thước hình học phức tạp khác.
4 lợi ích máy đo CMM 3D mang lại cho doanh nghiệp
Việc đầu tư vào hệ thống máy đo tọa độ 3D mang lại những lợi ích vượt trội so với các phương pháp đo lường truyền thống:
Cung cấp kết quả phép đo chính xác ở mức Micromet
Lợi ích máy đo CMM 3D lớn nhất chính là khả năng loại bỏ hoàn toàn sai số do con người. Với độ phân giải cực cao, máy đảm bảo mọi phép đo đều đạt đến độ chính xác Micromet. Điều này đặc biệt quan trọng trong các ngành hàng không, y tế và linh kiện ô tô – nơi mà một sai lệch nhỏ bằng sợi tóc cũng có thể dẫn đến hậu quả nghiêm trọng.
Tối ưu hóa thời gian và năng suất QC
Thay vì phải sử dụng hàng loạt thước cặp, panme hay dưỡng kiểm cho từng vị trí, máy CMM cho phép thiết lập chương trình đo tự động. Bạn chỉ cần đặt chi tiết lên bàn máy, nhấn nút và máy sẽ tự động hoàn thành toàn bộ phép đo chỉ trong vài phút. Điều này giúp rút ngắn quy trình kiểm tra chất lượng lên.
Đo lường biên dạng phức tạp
Các bề mặt cong, hốc sâu hoặc các đặc tính hình học không gian là thứ mà máy CMM 3D có thể phát huy ưu thế. Khả năng xoay chuyển linh hoạt của đầu dò giúp tiếp cận mọi vị trí khó khăn nhất, mang lại cái nhìn toàn diện về sản phẩm.
Tiết kiệm chi phí nhờ giảm tỷ lệ phế phẩm
Sở hữu máy đo CMM giúp doanh nghiệp phát hiện sai lỗi ngay từ giai đoạn đầu của lô hàng. Việc điều chỉnh máy gia công kịp thời dựa trên dữ liệu chính xác giúp giảm thiểu lượng sản phẩm lỗi, từ đó tiết kiệm chi phí nguyên vật liệu và nhân công đáng kể.

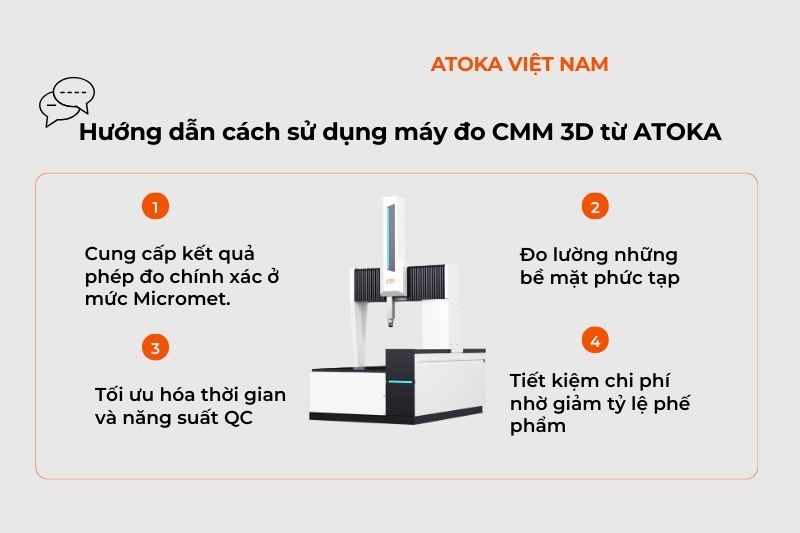

Top 4 lợi ích máy đo CMM 3D mang lại cho doanh nghiệp
Hướng dẫn sử dụng máy đo CMM 3D theo chia sẻ từ chuyên gia ATOKA
Để phát huy tối đa lợi ích máy đo CMM 3D, chuyên gia ATOKA khuyên bạn tuân thủ quy trình 5 bước sau:
Bước 1: Kiểm soát môi trường và chuẩn bị vật đo
Trước khi khởi động, hãy đảm bảo khu vực đo lường đạt tiêu chuẩn. Quan trọng nhất là sự ổn định nhiệt độ, chi tiết cần đo phải được “ngâm nhiệt” tại phòng đo tối thiểu 2 giờ để tránh sai số do giãn nở. Với các dòng máy CMM thế hệ mới của ATOKA, bạn có thể lược bỏ quy trình kiểm tra nguồn khí nén nhờ công nghệ đột phá.
Bước 2: Hiệu chuẩn đầu dò
Việc hiệu chuẩn giúp máy xác định chính xác kích thước thực tế của kim đo và bù trừ sai số cơ học. Bạn cần sử dụng quả cầu chuẩn (Master Ball) để phần mềm ghi nhận các thông số offset, đảm bảo kết quả đo không bị lệch dù đầu dò xoay ở bất kỳ góc độ nào.
Bước 3: Thiết lập hệ tọa độ chi tiết
Bước thiết lập hệ tọa độ (Alignment) nhằm mục đích “khóa” các bậc tự do này, đưa chi tiết thực tế về trùng khớp với hệ tọa độ trên bản vẽ kỹ thuật (X, Y, Z). Một Alignment chuẩn thường bắt đầu bằng việc xác định: Mặt phẳng (Plane), Đường thẳng (Line) và Điểm gốc (Point).
Bước 4: Thực hiện quy trình đo và lấy mẫu điểm
Kỹ thuật viên sử dụng cần điều khiển hoặc chạy chương trình tự động để đầu dò tiếp xúc với bề mặt sản phẩm. Tại mỗi điểm chạm, hệ thống cảm biến của ATOKA sẽ thu thập dữ liệu tọa độ với độ phân giải cực cao. Đối với các biên dạng phức tạp, bạn nên lấy nhiều điểm mẫu hơn để đảm bảo mô hình dựng lại đạt độ chính xác tối ưu.
Bước 5: Phân tích dữ liệu và xuất báo cáo QC
Dữ liệu thô sau khi thu thập sẽ được phần mềm thông minh của ATOKA xử lý. Các thông số như độ tròn, độ đồng tâm, hay sai lệch hình học sẽ được hiển thị trực quan. Cuối cùng, hệ thống tự động xuất báo cáo kiểm định (Inspection Report) chuyên nghiệp, giúp bộ phận QC dễ dàng đưa ra quyết định duyệt hoặc loại bỏ sản phẩm.
Một số hạn chế cần lưu ý
Mặc dù lợi ích máy đo CMM 3D là rất lớn, nhưng doanh nghiệp cũng cần cân nhắc một số yếu tố:
- Chi phí đầu tư ban đầu: Máy CMM chất lượng thường có giá thành cao.
- Yêu cầu kỹ thuật vận hành: Nhân viên cần được đào tạo bài bản để làm chủ phần mềm.
Lợi ích máy đo CMM 3D mang lại rất lớn, tuy nhiên chi phí và trình độ của nhân viên kỹ thuật cao là hai hạn chế không nhỏ
Các câu hỏi thường gặp về lợi ích máy đo CMM 3D
Một số thắc mắc thường gặp khi nhắc về lợi ích của máy đo CMM 3D
Doanh nghiệp nhỏ có nên đầu tư máy CMM 3D không?
Nếu doanh nghiệp bạn gia công các chi tiết có độ dung sai dưới 0.01mm hoặc sản xuất cho các ngành ô tô, y tế, việc đầu tư là cực kỳ cần thiết để đảm bảo chất lượng. Lợi ích từ máy đo CMM 3D mang đến cho doanh nghiệp là rất lớn.
Tuổi thọ của máy đo CMM là bao lâu?
Nếu doanh nghiệp đảm bảo dịch vụ bảo trì máy đo CMM định kỳ và đúng cách, máy có thể hoạt động trong khoảng 15-20 năm.
Tại sao nên chọn giải pháp đo lường từ ATOKA Việt Nam?
ATOKA không chỉ cung cấp thiết bị đo lường với lợi ích máy đo CMM 3D khiến đối tác hài lòng:
- Công nghệ “Green Metrology”: Máy đo CMM không cần nguồn khí và điều hòa giúp tiết kiệm điện năng và chi phí lắp đặt hệ thống phụ trợ.
- Độ bền vượt trội: Với gần 50 bằng sáng chế, thiết bị ATOKA được thiết kế để chịu được môi trường nhà xưởng khắc nghiệt mà vẫn giữ độ chính xác.
- Hỗ trợ đào tạo, hướng dẫn cách sử dụng máy đo CMM 3D: ATOKA Việt Nam luôn có chương trình chuyển giao công nghệ tận nơi cho khách hàng, đảm bảo khách hàng làm chủ công nghệ.
- Dịch vụ tận tâm: Chúng tôi hiểu rằng sự hài lòng của khách hàng là giá trị bền vững nhất. Đội ngũ kỹ thuật tại TP. Hồ Chí Minh luôn sẵn sàng hỗ trợ.
